A7 Niederaula: Ersatzneubau von drei Bauwerken
Daten & Fakten
Brücke über B62/DB
Länge: 78 m, Breite zwischen den Geländern: 36,20 m
Brücke über Fulda
Länge: 150 m, Breite zwischen den Geländern: 32,60 m
Brücke über K24
Länge: 90 m, Breite zwischen den Geländern: 34,825 m
Strecke
1,68 km je Fahrtrichtung (inklusive der drei Brücken)
Kosten
ca. 80 Millionen €
Neubau eines Retentionsbodenfilters
Projektbeschreibung

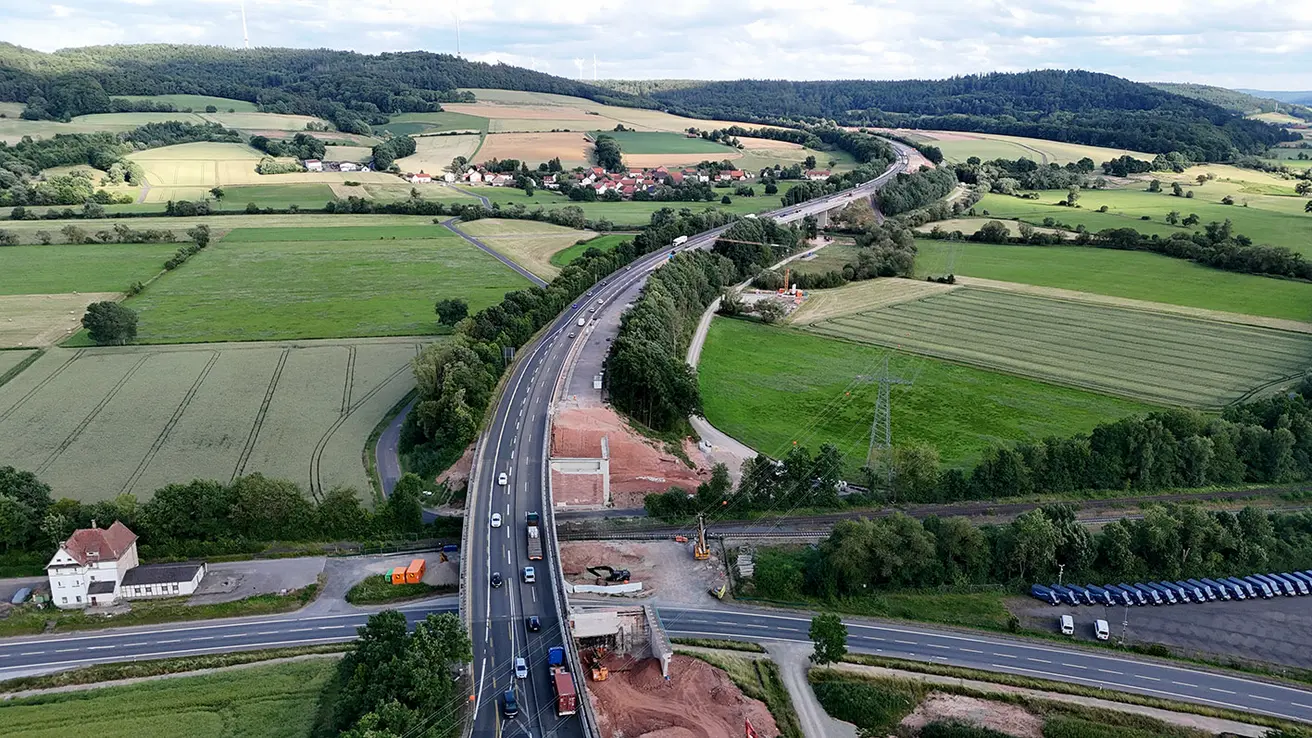

Südlich der Anschlussstelle Niederaula befinden sich auf einem Streckenabschnitt von 1,68 km die drei Unterführungsbauwerke (UF) B62/DB, Fulda und K24. Die drei Brückenbauwerke wurden im Jahr 1967 im Zuge der Rhönlinie gebaut. Aufgrund von rechnerischen Defiziten, die im Rahmen der Bauwerksnachrechnung festgestellt wurden, sollen die drei UF-Bauwerke erneuert werden.
Im Zuge der Erneuerung erfolgt zunächst der Ersatz der westlichen Teilbauwerke unter bauzeitlicher 4+0 Verkehrsführung auf der östlichen Richtungsfahrbahn Kassel (Bauabschnitt 1), anschließend werden die Seiten gewechselt (Bauabschnitt 2). In einer Vorabmaßnahme wurde die Fahrtrichtung Kassel bereits dahingehend verbreitert, dass eine 4+0-Verkehrsführung umsetzbar ist. 4+0 bedeutet, dass in jede Fahrtrichtung zwei Fahrtstreifen erhalten bleiben und alle vier Fahrstreifen auf einer Richtungsfahrbahn geführt werden.
Bauwerksbeschreibungen
Brücke B62/DB

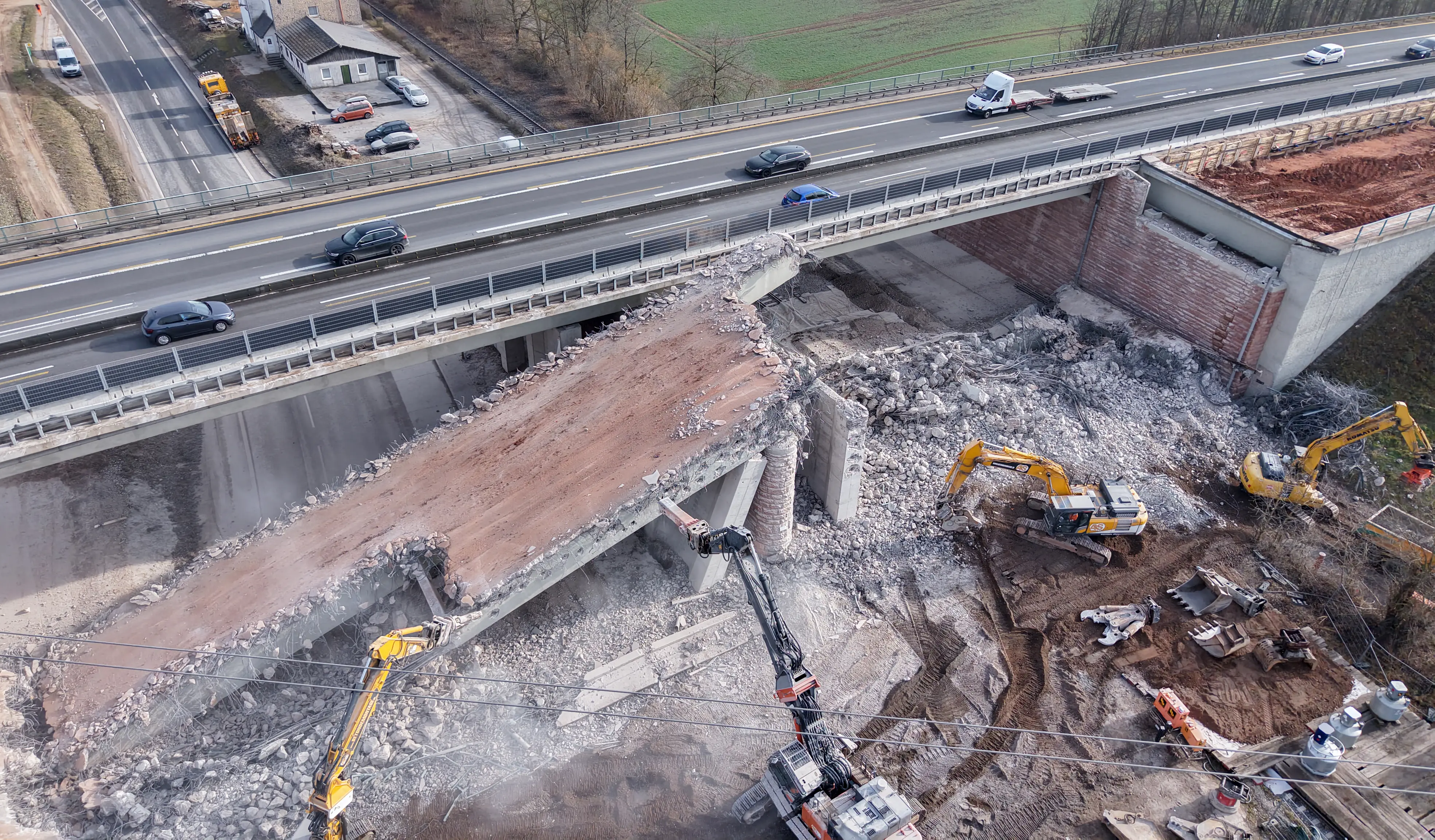

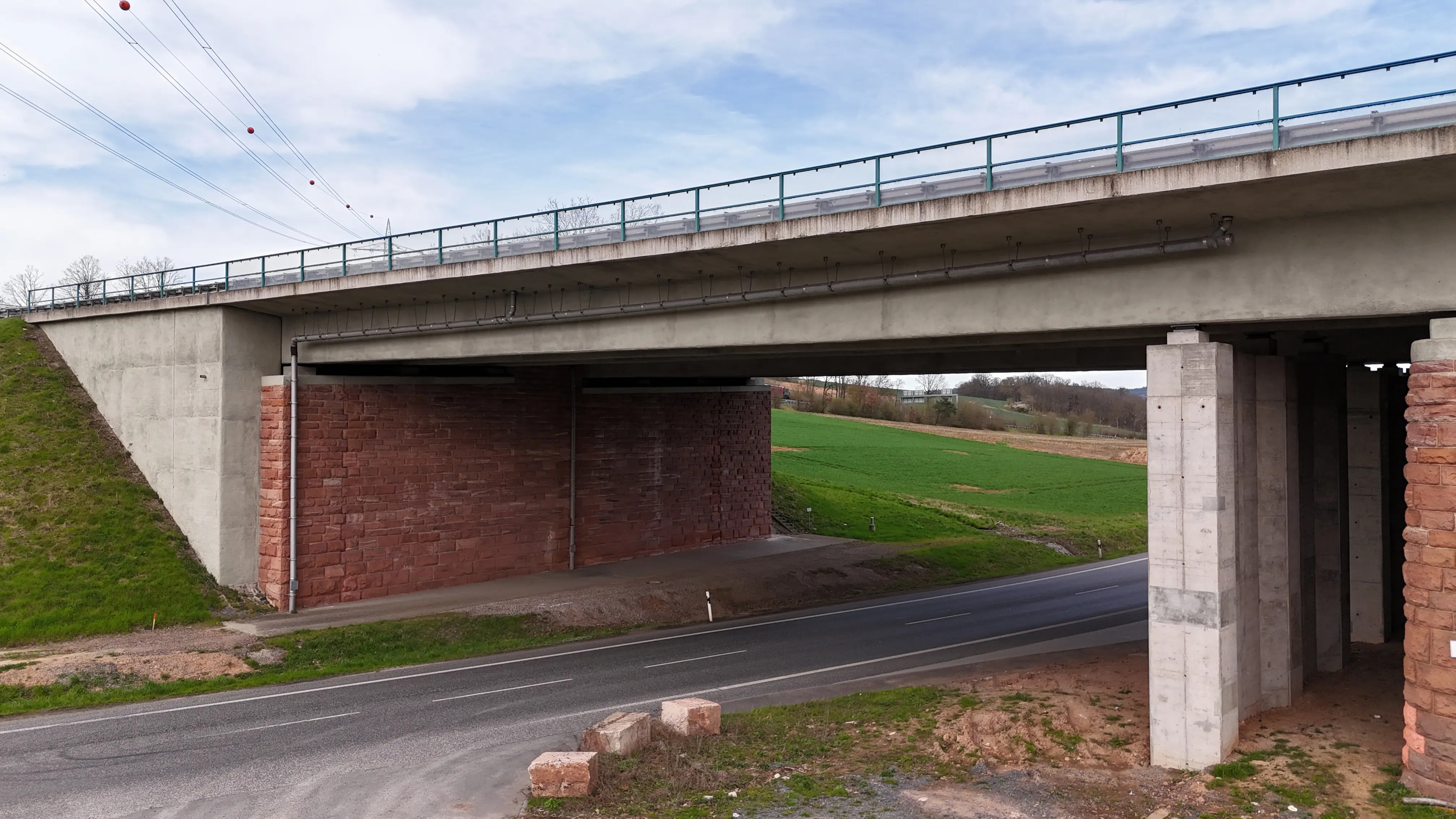

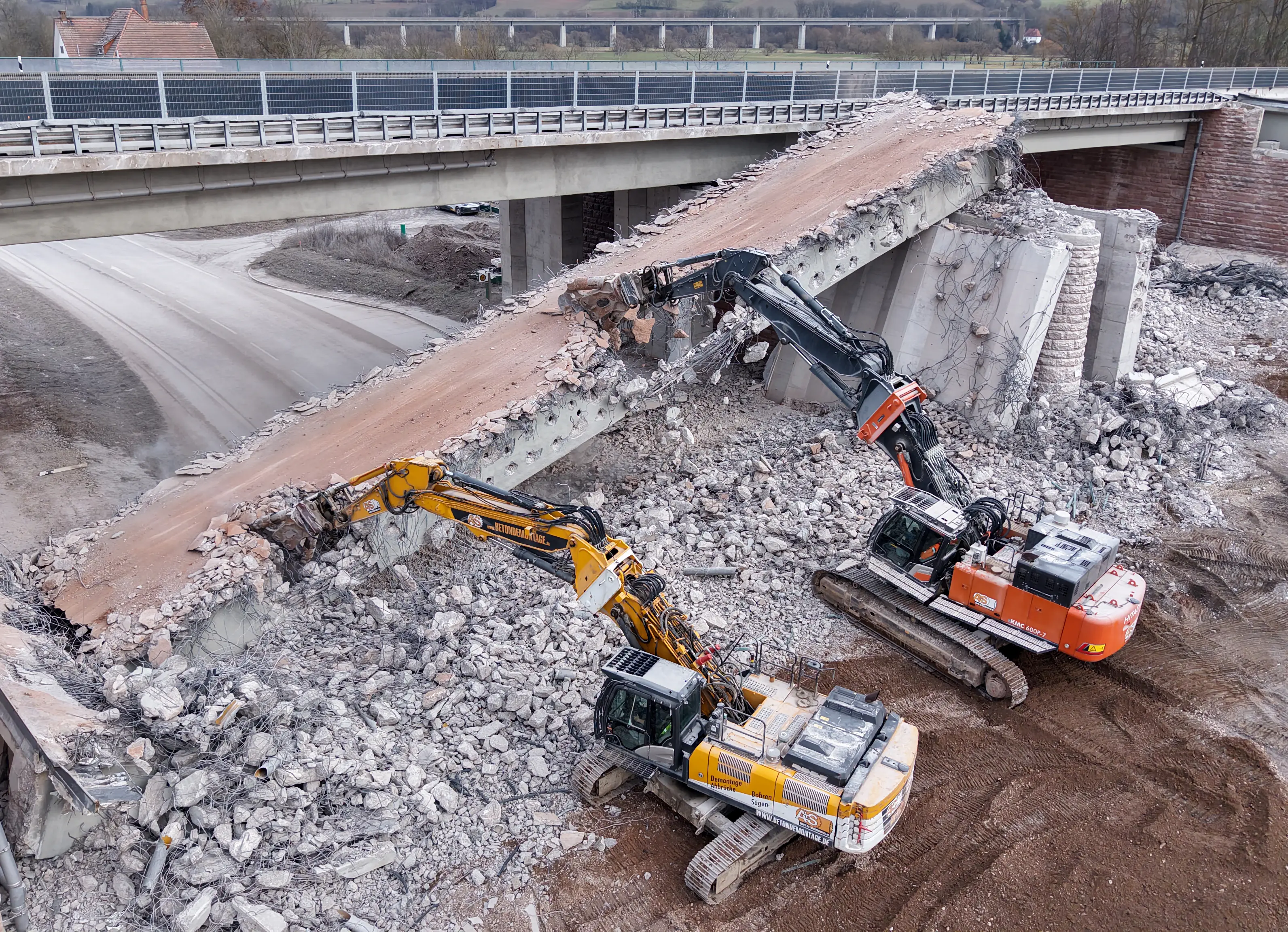

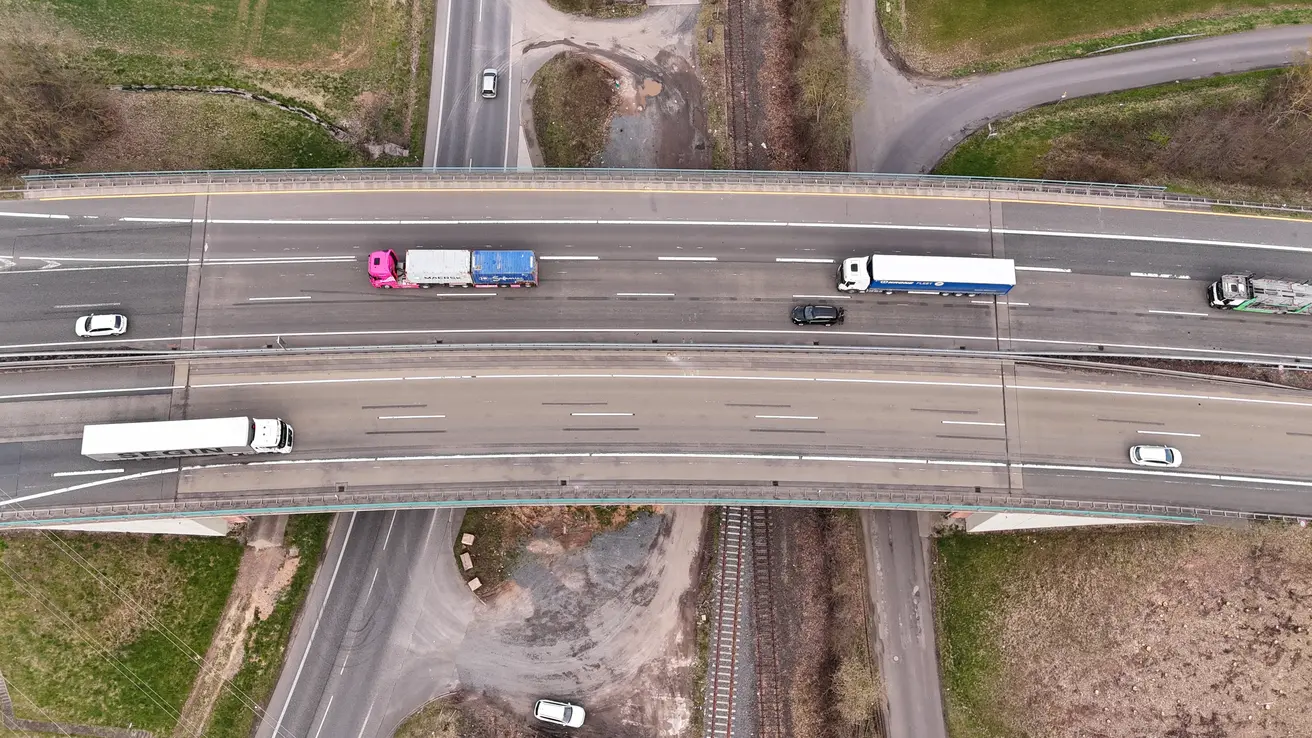

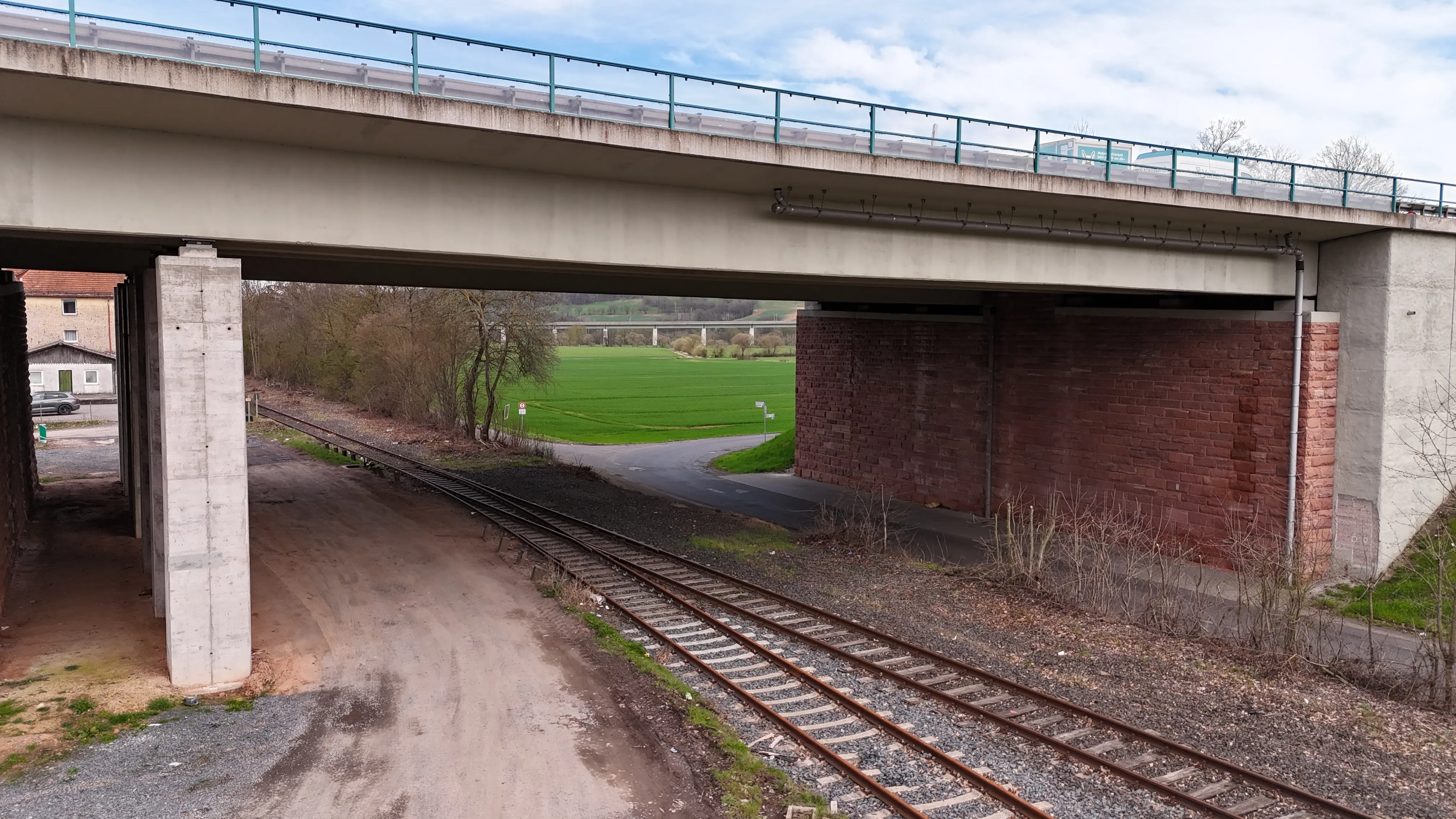

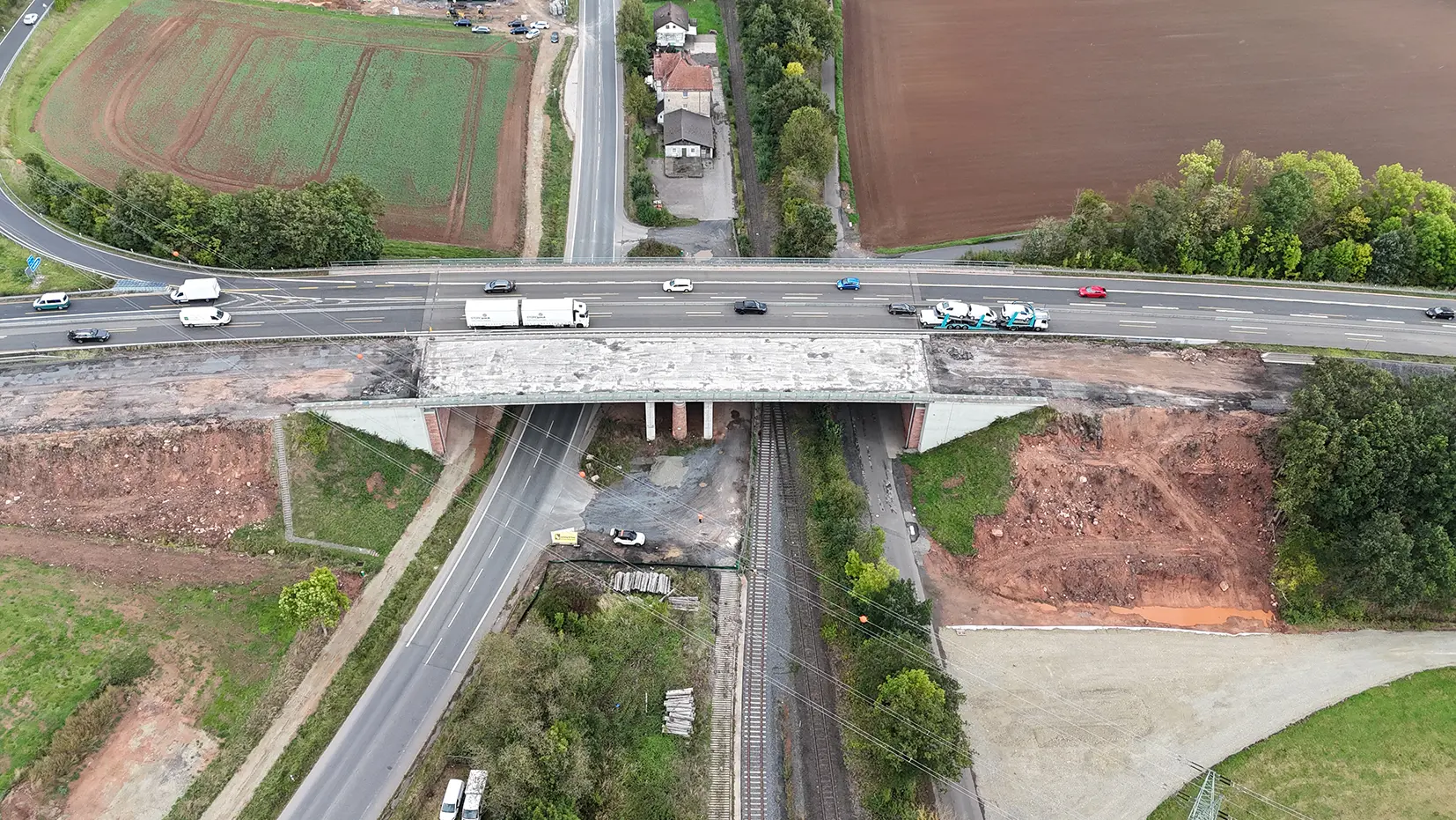

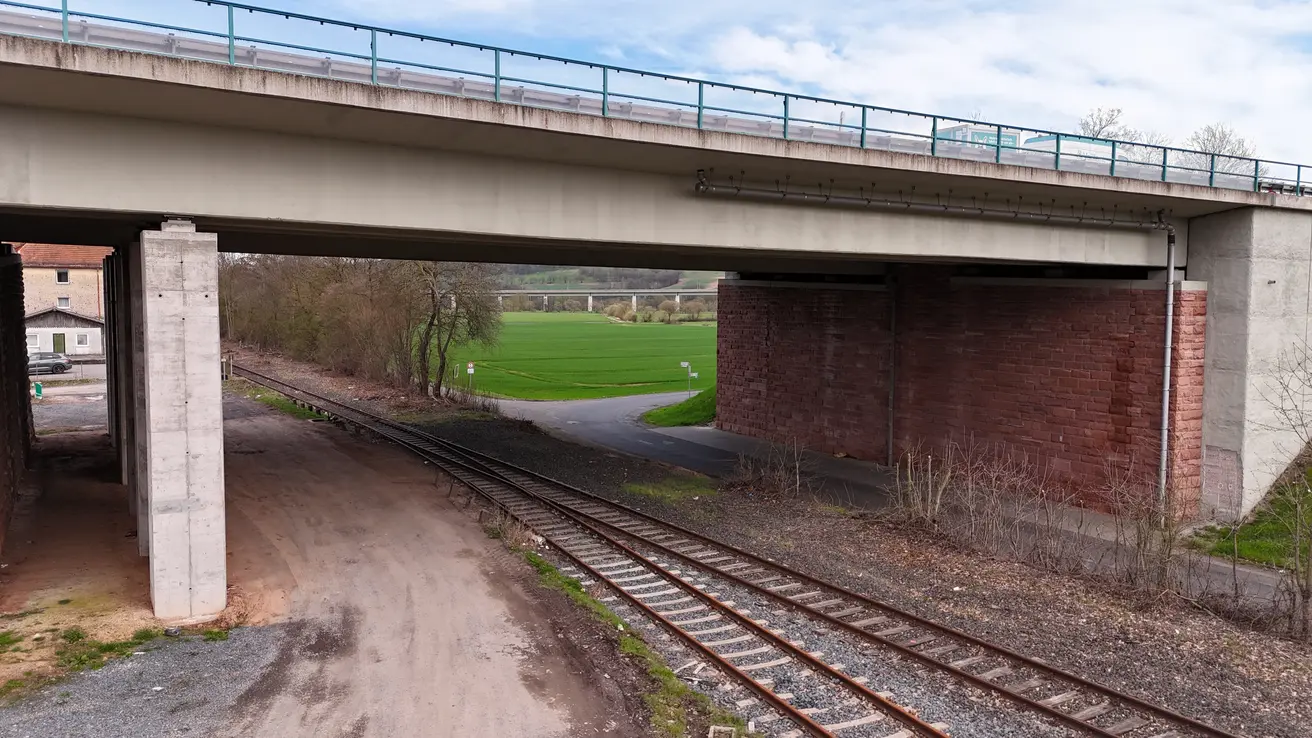

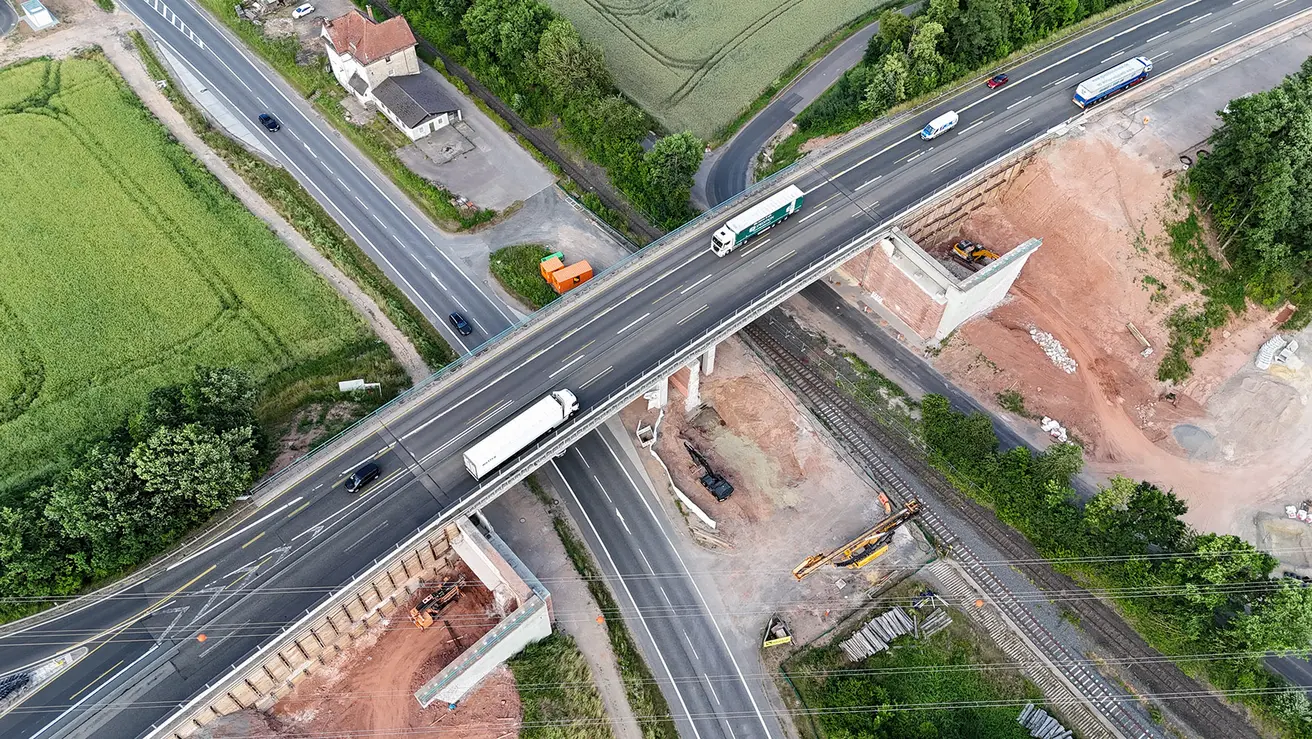

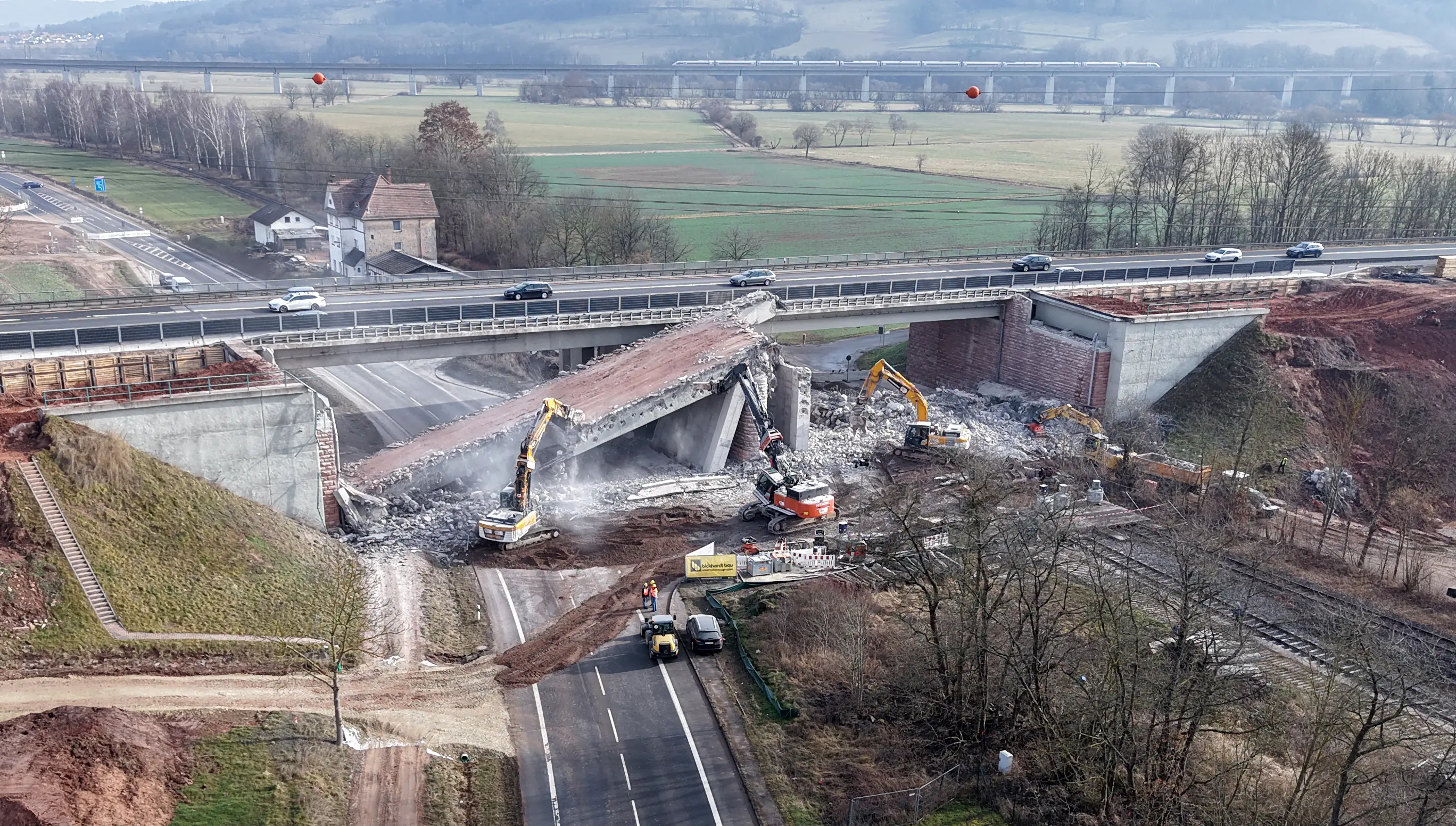

Das bestehende Bauwerk UF B62/DB unterführt bei km 533+861 neben der Bundesstraße B62 die DB-Strecke „Gründchenbahn“ sowie zwei Wirtschaftswege. Das Bauwerk wurde im Jahr 1967 gebaut und besteht aus zwei Teilbauwerken. Die Breite des westlichen Teilbauwerks beträgt 12,50 m (zwei Fahrspuren je 3,75 m, ein Standstreifen der Breite 3,50 m) und die des östlichen Teilbauwerks 15,75 m (zwei Fahrspuren je 3,75 m, ein Standstreifen der Breite 3,50 m, eine Ausfädelspur der Breite 3,75 m. Es handelt sich um eine zweifeldrige Spannbetonbrücke.

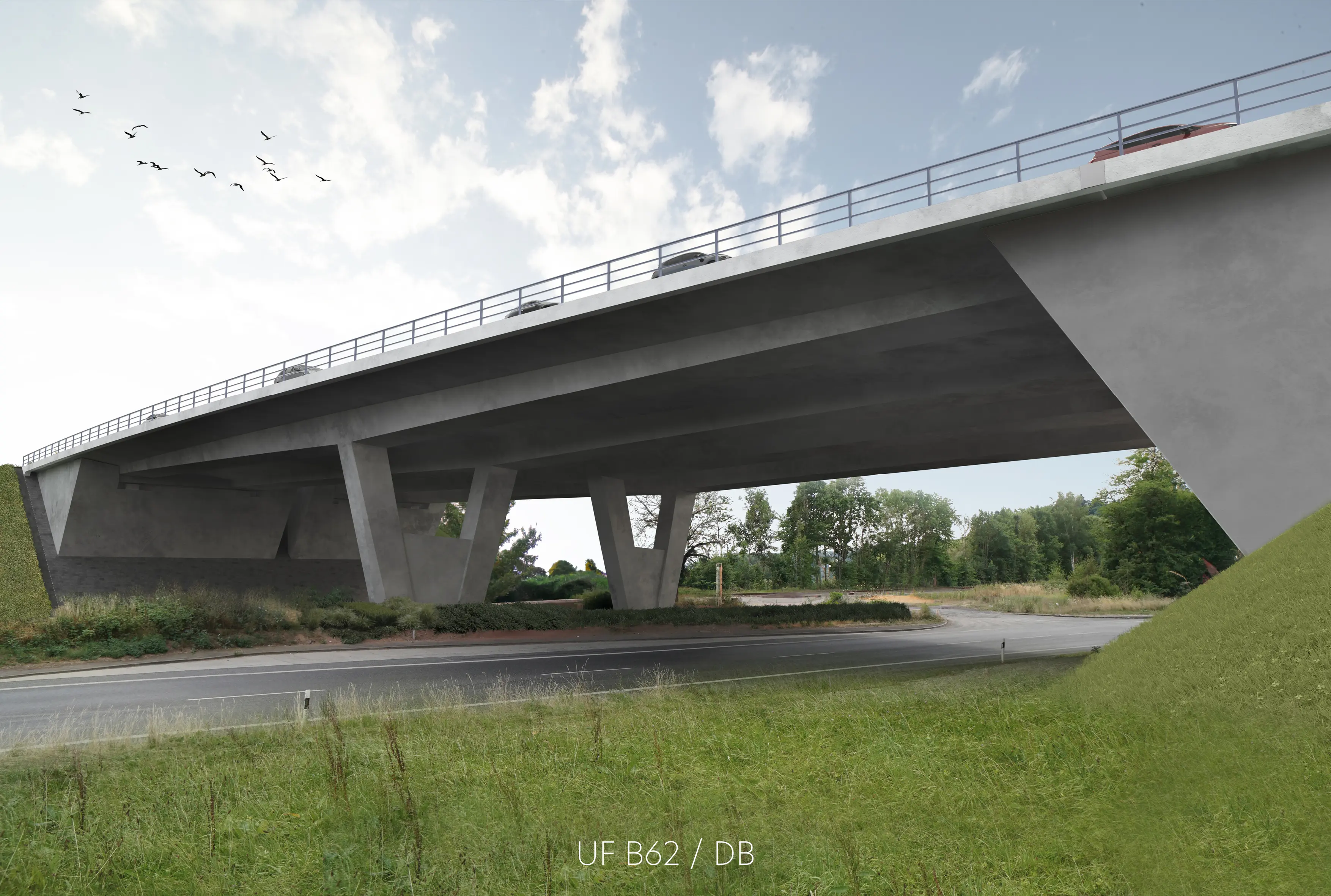

Als Ersatzneubau wird eine semiintegrale, zweifeldrige Plattenbalkenbrücke mit zwei getrennten Überbauten (Teilbauwer (TBW) 1 und 2) in Spannbeton-Bauweise und monolithischem Anschluss des Mittelpfeilers hergestellt. Die Herstellung erfolgt auf einem Traggerüst. Die Stützweiten in der Hauptachse der A7 betragen 39 m je Feld.
Brücke Fulda

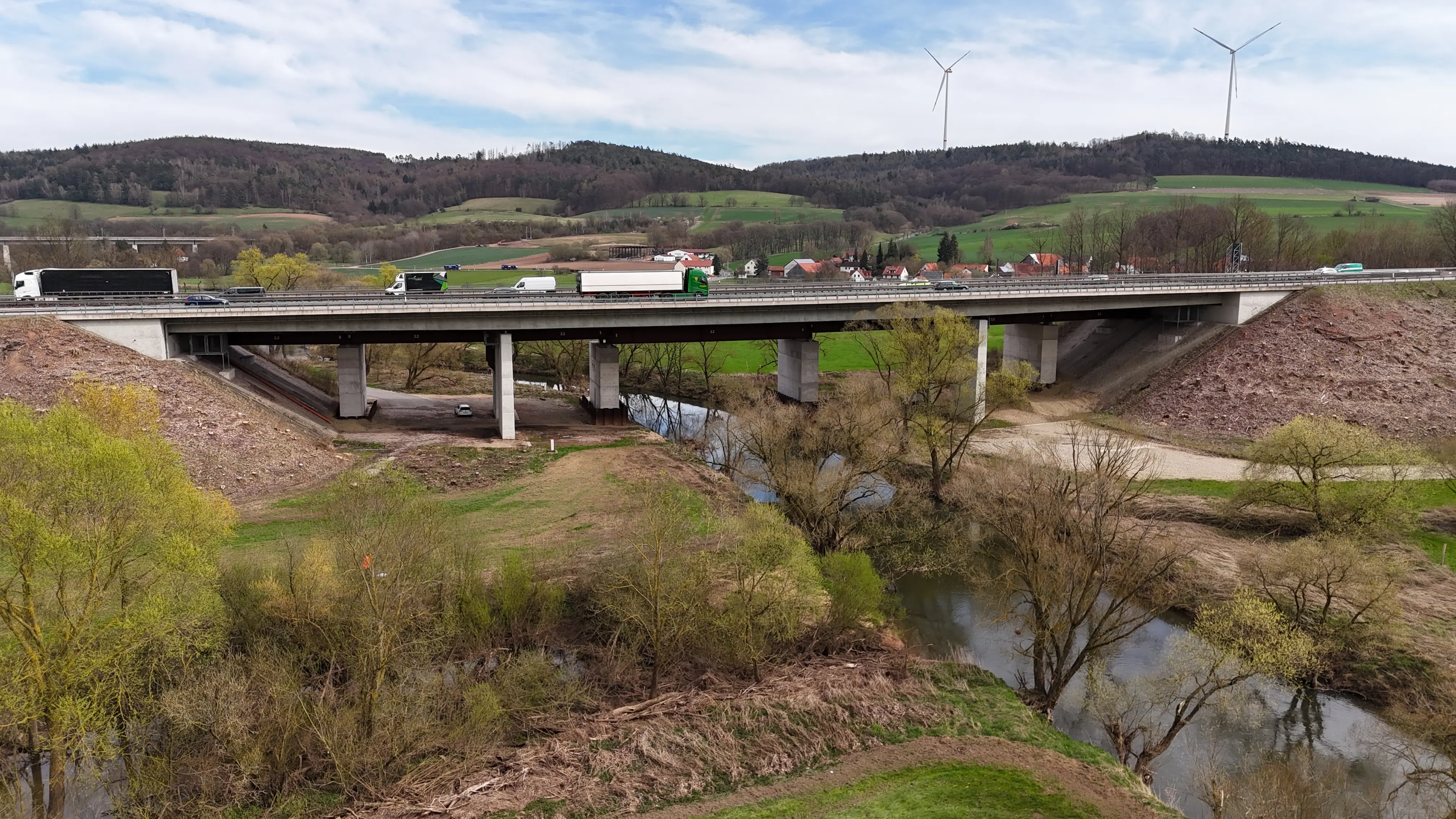

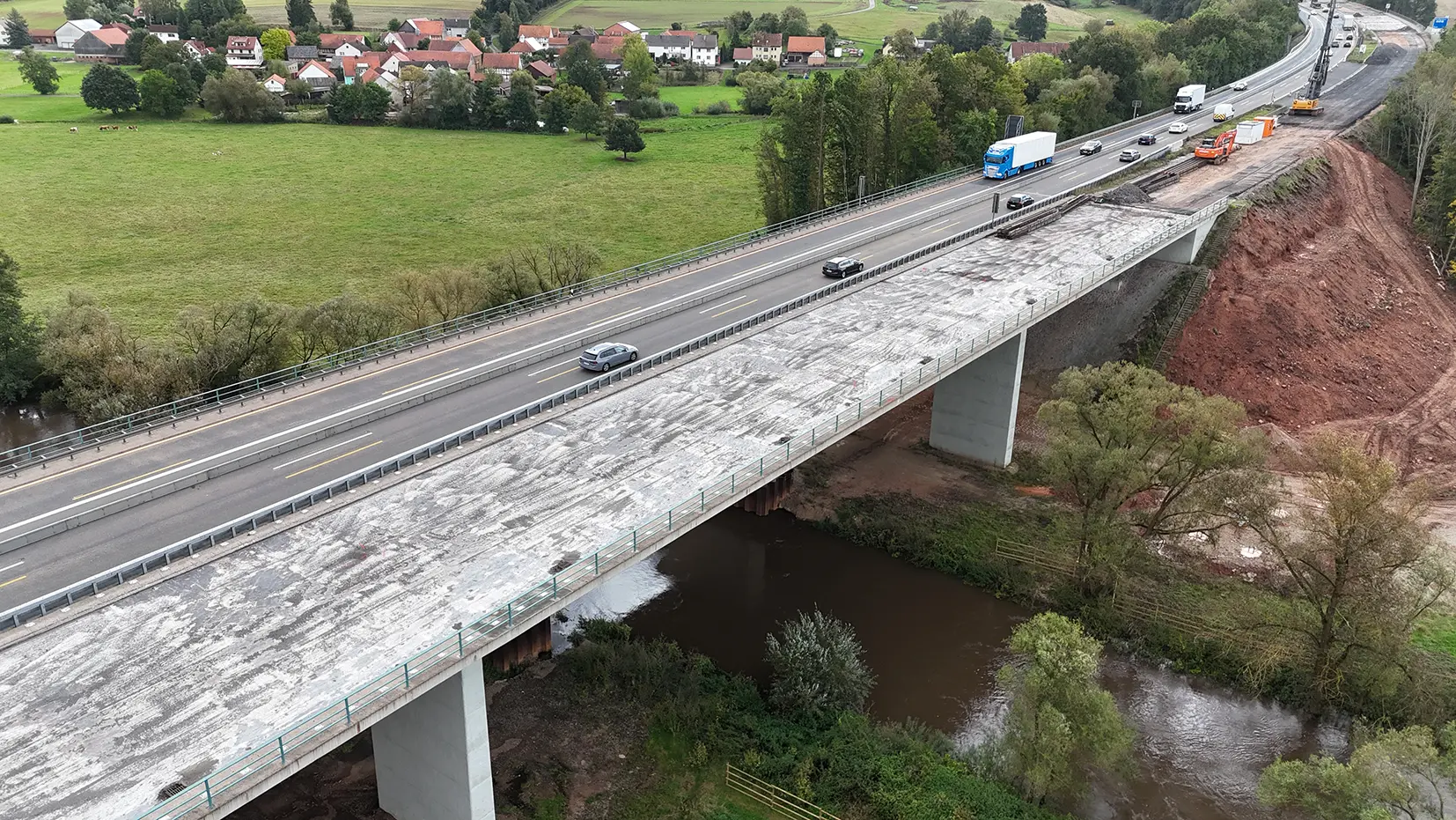

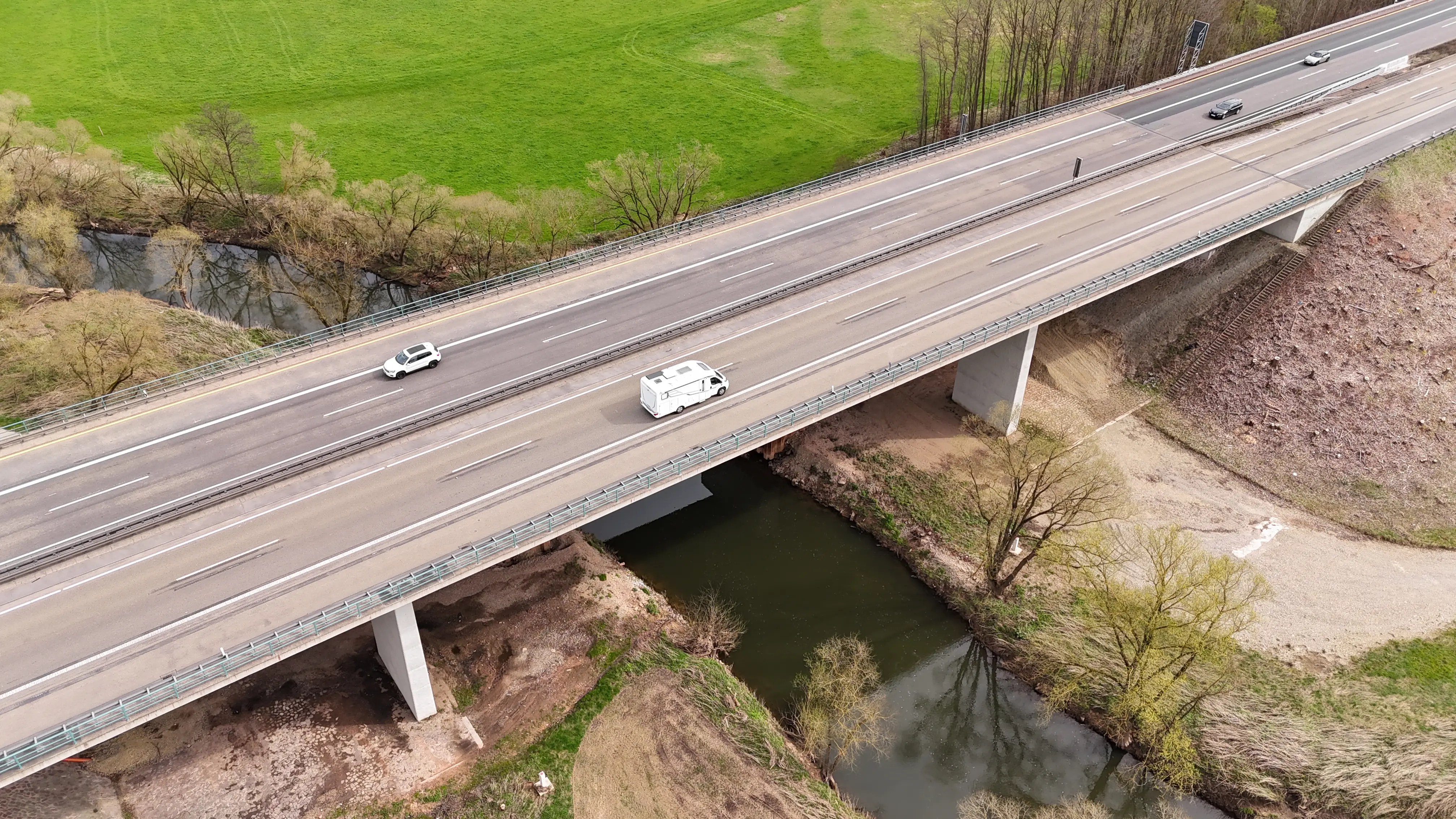

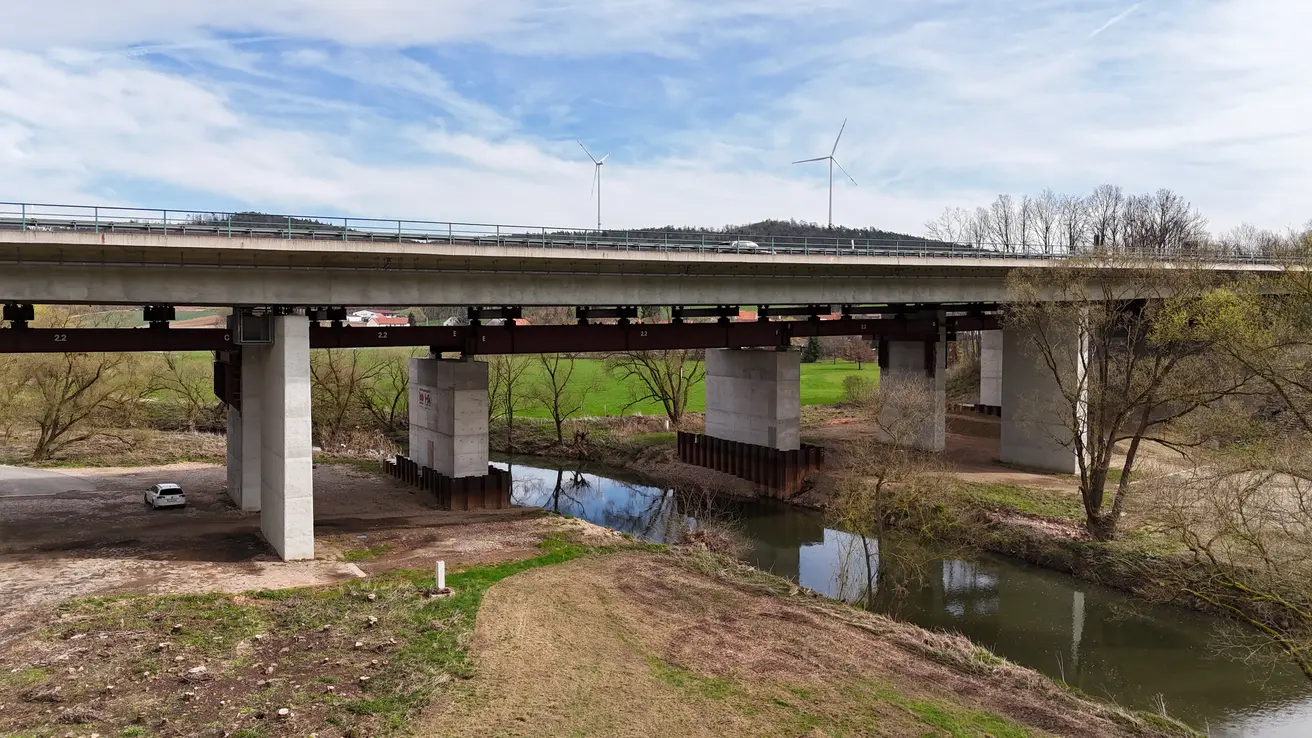

Bei Kilometer 534+496 wird das bestehende Unterführungsbauwerk der Fulda durch einen Neubau ersetzt. Das Bestandsbauwerk aus dem Jahr 1967 ist ein dreifeldriges Bauwerk bestehend aus zwei Teilbauwerken.

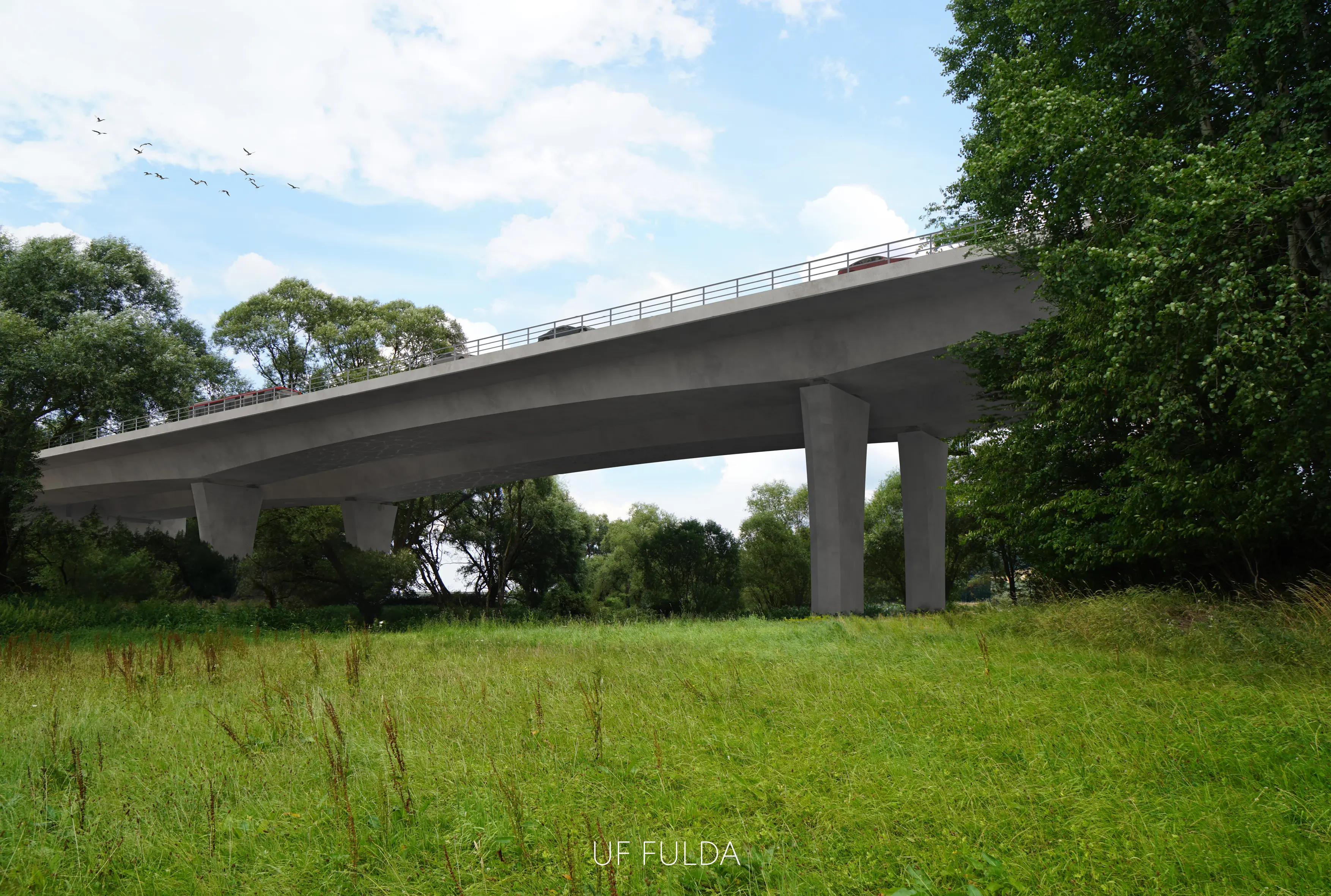

Als Ersatzbauwerk ist ein gevouteter einzelliger Spannbeton-Hohlkasten in Mischbauweise mit zwei getrennten Überbauten vorgesehen. Pfeiler und Widerlager werden auf Bohrpfählen tief gegründet. Die Überbauten werden auf einem Traggerüst hergestellt. Die Einzelstützweiten ergeben sich zu je 45 m in den Randfeldern sowie 60 m im Mittelfeld.
Brücke K24

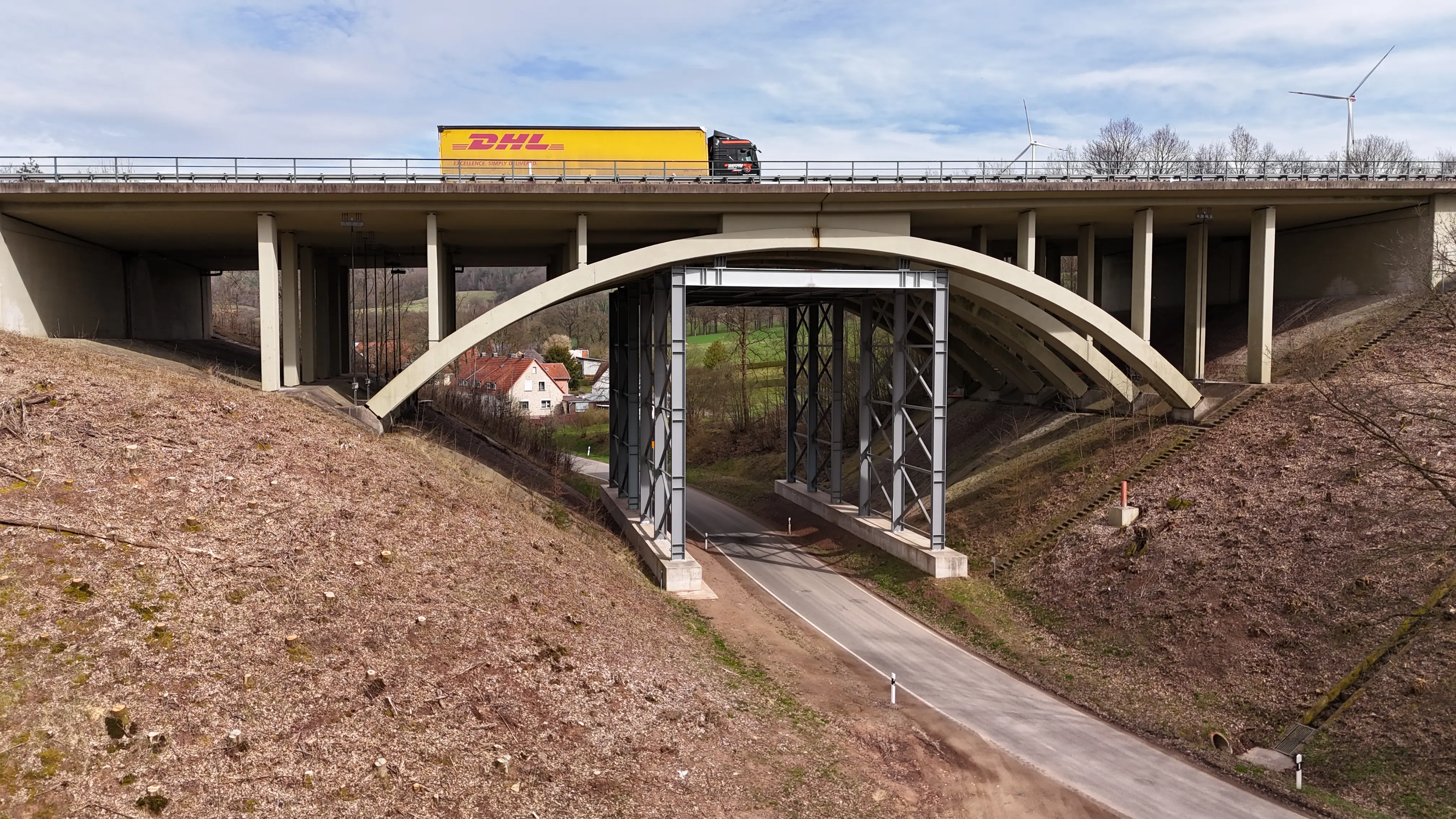

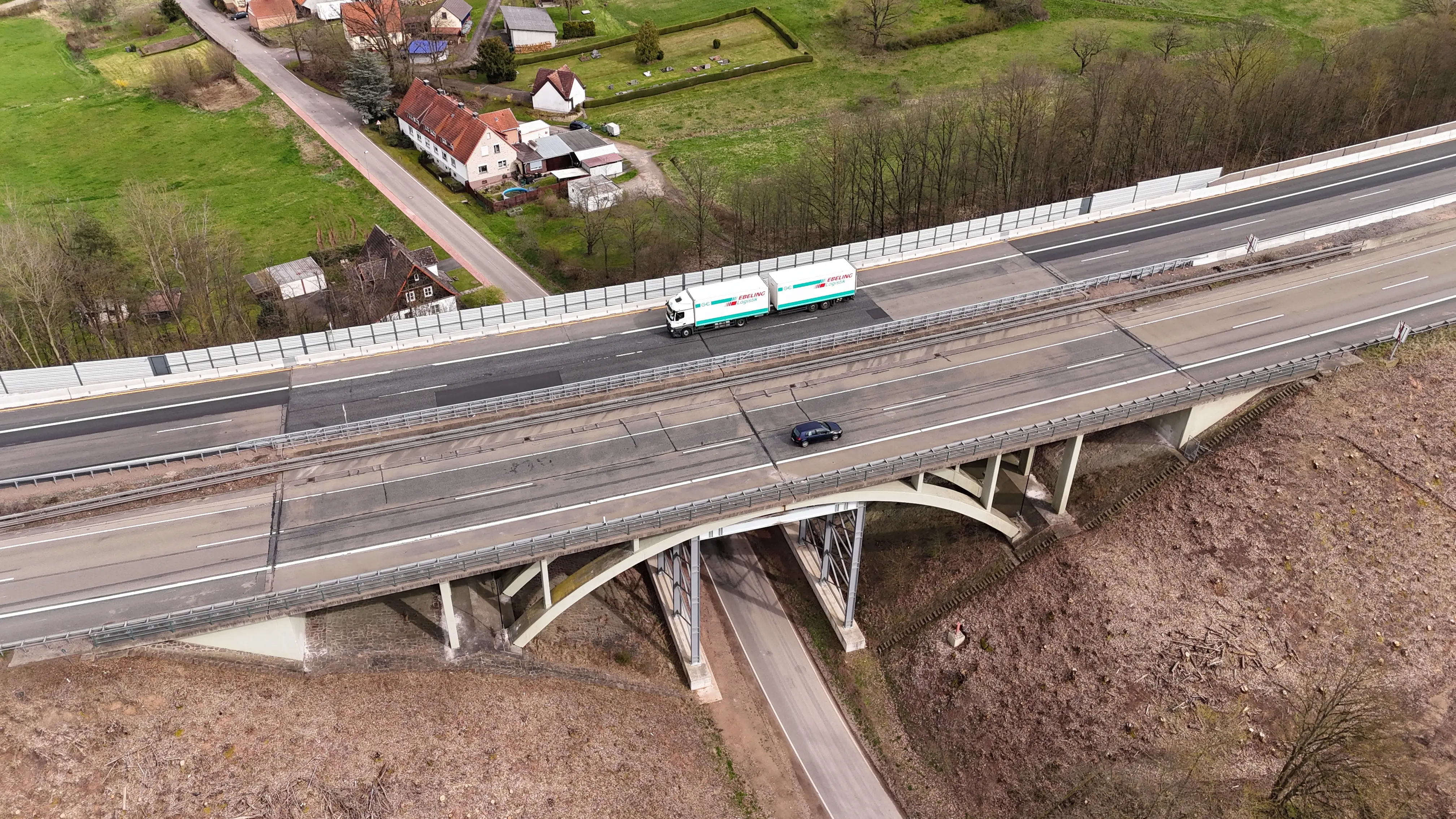

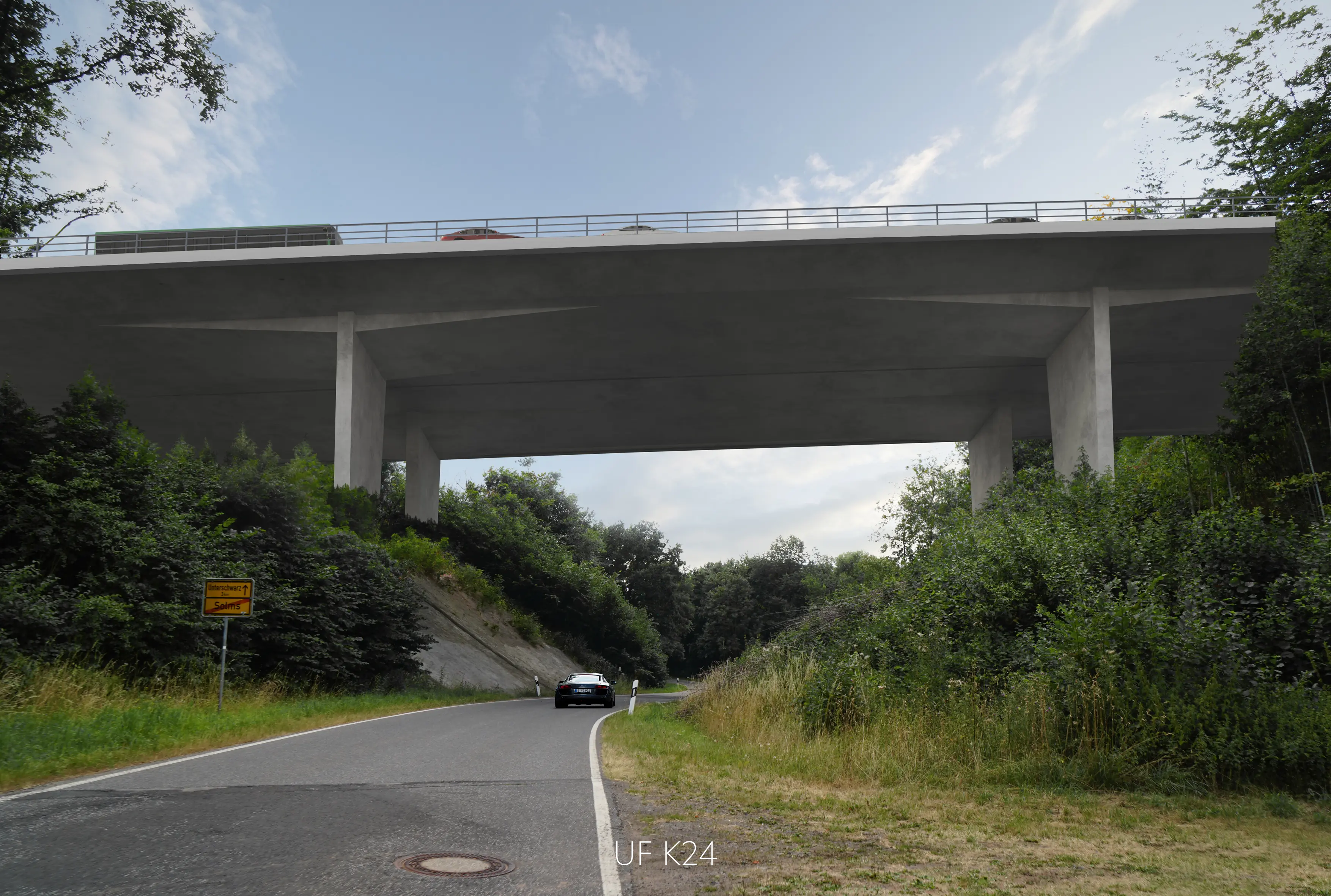

Bei Kilometer 534+918,500 befindet sich das aus zwei Teilbauwerken bestehende Bestandsbauwerk. Es unterführt mit je drei Stahlbeton-Dreigelenkbögen und aufgeständerter Fahrbahn die Kreisstraße 24. Das Bestandsbauwerk aus dem Jahr 1967 wird durch ein dreifeldriges, semiintegrales Bauwerk als gevouteter Spannbeton-Durchlaufträger mit einem Überbau als Platten (-Balken)-Querschnitt ersetzt. Auf beiden Teilbauwerken werden zwei Fahrspuren und ein Standstreifen überführt. Die Gründung erfolgt auf Bohrpfählen. Die Herstellung des Überbaus mit dem monolithischen Anschluss der Pfeiler erfolgt auf dem Traggerüst. Die Einzelstützweiten betragen je 26 m in den Randfeldern sowie 38 m im Mittelfeld.
Zeitplan
Baubeginn
Spätsommer 2024
Fertigstellung des Bauabschnitt I
Voraussichtlich 2. Quartal 2027
Fertigstellung des Bauabschnitt II
Voraussichtlich 4. Quartal 2029
Verkehrsfreigabe
Voraussichtlich 4. Quartal 2029
Bereits fertiggestellt
Fahrbahnverbreiterung Fahrtrichtung Kassel
Bauabschnitte
Die Gesamtmaßnahme wird übergeordnet in den zwei Bauabschnitten West (Bauchschnitt 1 - Richtungsfahrbahn Würzburg) und Ost (Bauabschnitt 2 - Richtungsfahrbahn Kassel) realisiert. Die Bauabschnitte werden unter Einrichtung einer 4+0-Verkehrsführung umgesetzt. Das bedeutet, dass in jede Fahrtrichtung zwei Fahrtstreifen erhalten bleiben und alle vier Fahrstreifen auf einer Richtungsfahrbahn geführt werden.
Je Bauabschnitt werden die Bauwerke sowie die Strecke parallel hergestellt.
Die folgenden wesentlichen Arbeiten werden in den Bauabschnitten durchgeführt:
Bauabschnitt 1
- Herstellung von übergeordneten Baustraßen
- Herstellung von Mittelstreifenüberfahrten
- Erneuerung der Richtungsfahrbahn Würzburg (Verbreiterung und Adaptierung der Gradiente)
- Rückbau der Bestandsbauwerke Unterführung (UF) B62/DB, UF Fulda sowie UF K24 der Richtungsfahrbahn Würzburg
- Neubau der Bauwerke UF B62/DB, UF Fulda sowie UF K24 der Richtungsfahrbahn Würzburg
- Bau eines Retentionsbodenfilterbeckens nordwestlich der UF Fulda
Bauabschnitt 2
- Erneuerung der Richtungsfahrbahn Kassel
- Rückbau der Bestandsbauwerke Unterführung (UF) B62/DB, UF Fulda sowie UF K24 der Richtungsfahrbahn Kassel
- Neubau der Bauwerke UF B62/DB, UF Fulda sowie UF K24 der Richtungsfahrbahn Kassel
- Rückbau von Mittelstreifenüberfahrten
- Teilrückbau übergeordneter Baustraßen
Einladung zur Informationsveranstaltung
Einladung | 26. Juli 2024
Ersatzneubau von drei Brücken bei Niederaula
Einladung zur Informationsveranstaltung am 19. August
Die Autobahn GmbH des Bundes lädt zur Information und zum Austausch über den geplanten Ersatzneubau von drei Autobahnbrücken bei Niederaula ein.
NIEDERAULA. Am Montag, den 19. August um 19:00 Uhr, bietet die Außenstelle Kassel der Autobahn GmbH des Bundes im Dorfgemeinschaftshaus Niederjossa allen Bürgerinnen und Bürgern sowie der Presse die Möglichkeit zur Information und zum Austausch über den Ersatzneubau von drei Brücken der A7 bei Niederaula an.
Die Brücke über der Kreisstraße 24 bei Solms (73m), über der Fulda (130m) sowie über der B62 und der Bahnstrecke bei Niederjossa (Länge 76m) werden zurückgebaut und neu errichtet. Die Bauwerke aus dem Jahr 1967 sind den heutigen Verkehrsbelastungen nicht mehr gewachsen.
Beide Richtungsfahrbahnen der A7 werden im Zuge der Maßnahmen auf einer Länge von 1,68 km je Fahrtrichtung (inklusive der drei Brücken) grundhaft instandgesetzt. Auch werden die Entwässerungseinrichtungen, die Fahrzeugrückhaltesysteme und die Markierung erneuert.
Die Durchführung ist vom III. Quartal 2024 bis zum IV. Quartal 2029 geplant.
Der gesamte Verkehr auf der A7 wird im III. Quartal 2024 in einer sogenannten 4+0-Verkehrsführung zunächst auf die östlichen Teilbauwerke (Richtungsfahrbahn Kassel) gelegt. Das bedeutet, dass in jede Fahrtrichtung zwei Fahrtstreifen erhalten bleiben und alle vier Fahrstreifen auf der Richtungsfahrbahn Kassel geführt werden. An der Anschlussstelle Niederaula bleiben immer alle Fahrbeziehungen aufrechterhalten.
Mit dem Rückbau der westlichen Teilbauwerke der Brücken (Richtungsfahrbahn Fulda) wird im III. Quartal 2024 begonnen. Nach jetzigem Planungsstand erfolgt der Rückbau in der Reihenfolge Brücke K24, Brücke Fulda und Brücke B62/Bahn.
Auf den unterführenden Verkehrswegen kommt es aufgrund der Bautätigkeiten zeitweise zu Sperrungen (K24, Radweg R1, B62, Bahnstrecke, Wirtschaftsweg). Umleitungen sind dann jeweils ausgeschildert. Alle Sperrungen werden über Pressemitteilungen angekündigt.
Nachdem die neuen westlichen Teilbauwerke aller drei Brücken und die Streckenbauarbeiten fertiggestellt sind, wird der gesamte Verkehr auf die Richtungsfahrbahn Fulda gelegt. Danach erfolgen Abbruch und Neubau der östlichen Teilbauwerke sowie der Strecke in Fahrtrichtung Kassel.
Die Gesamtkosten der Maßnahmen belaufen sich auf rund 80 Millionen Euro. Kostenträger ist die Bundesrepublik Deutschland.
Über den genaueren Zeitplan und den Bauablauf sowie die naturschutzrechtlichen und lärmtechnischen Rahmenbedingungen informieren wir Sie gerne bei der Veranstaltung.
Adresse: Dorfgemeinschaftshaus Niederjossa, Alsfelder Str. 3, 36272 Niederaula
Datum und Uhrzeit: Montag, 19. August 2024, 19 Uhr
Beginn der Abbrucharbeiten
28. November 2024
Vollsperrung wegen Umbau der Verkehrsführung
Die A7 in Fahrtrichtung Nord ist zwischen den Anschlussstellen (AS) Hünfeld/Schlitz und Niederaula am Samstagabend, 30. November, 22 Uhr, bis Sonntagmorgen, 1. Dezember, 6 Uhr, voll gesperrt. Die Umleitung erfolgt über die U73 von der AS Hünfeld/Schlitz über Fraurombach, Queck, Rimbach und Ober Wegfurth zur AS Niederaula. Am Sonntagabend, 1. Dezember, 22 Uhr, bis Montagmorgen, 2. Dezember, 6 Uhr, ist die A7 in Fahrtrichtung Süd zwischen den AS Niederaula und Hünfeld/Schlitz voll gesperrt. Die Umleitung erfolgt als U84 wie beschrieben, nur umgekehrt. Grund für die Sperrungen ist der Umbau der Verkehrsführung auf der Autobahn im Bereich der drei Brückenbaustellen bei Niederaula.
Beginn der Abbrucharbeiten am 9. Dezember

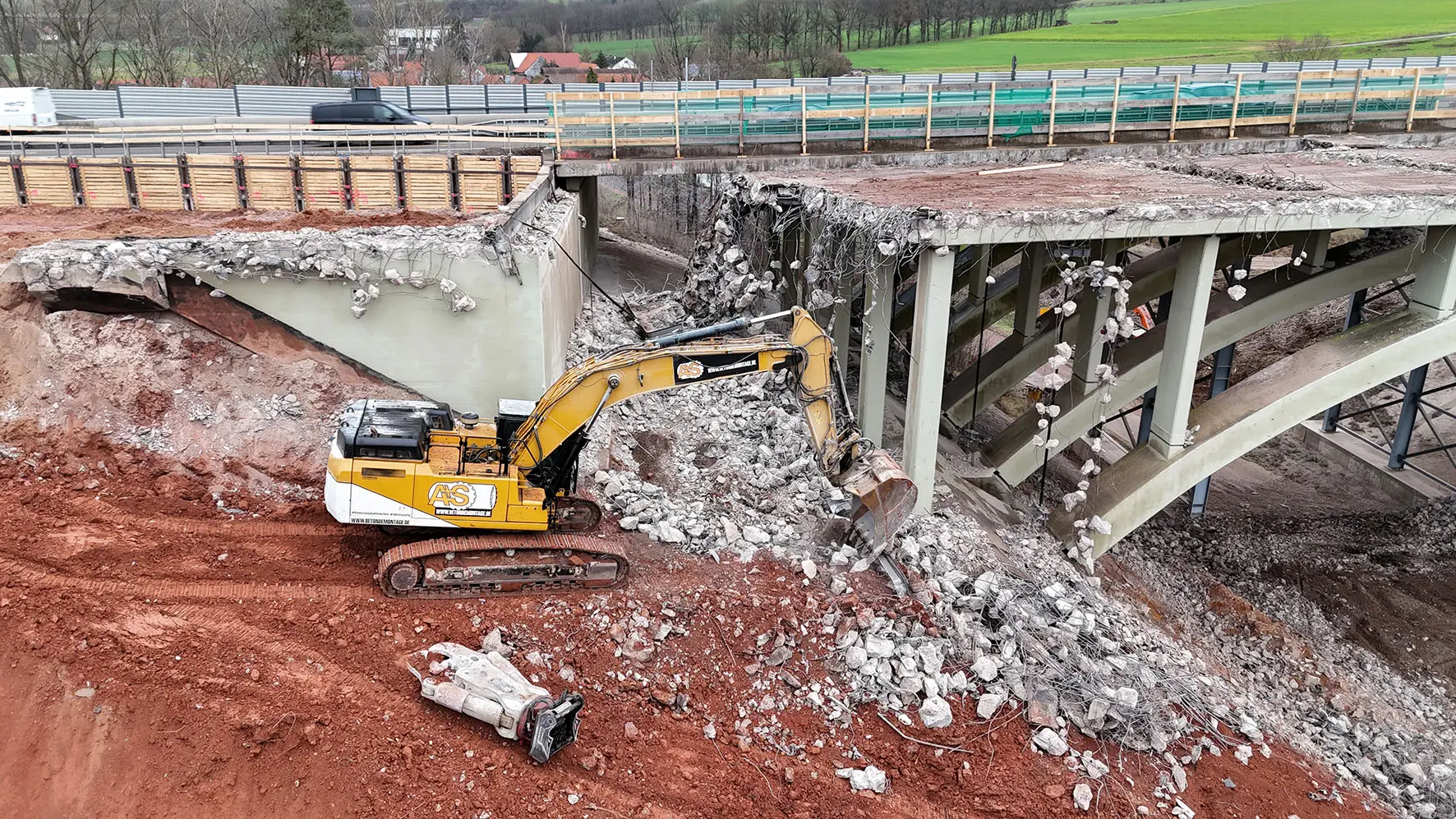

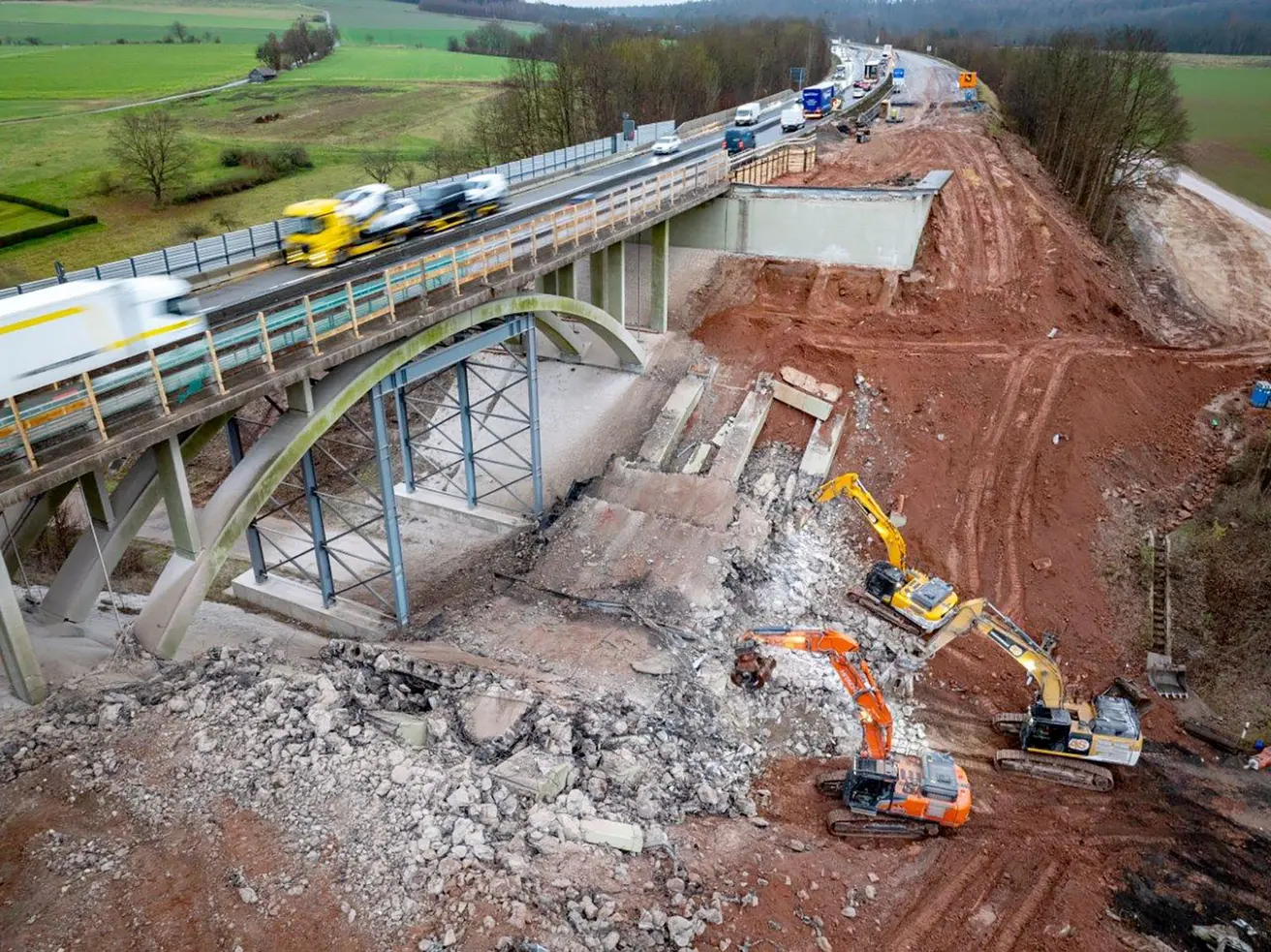

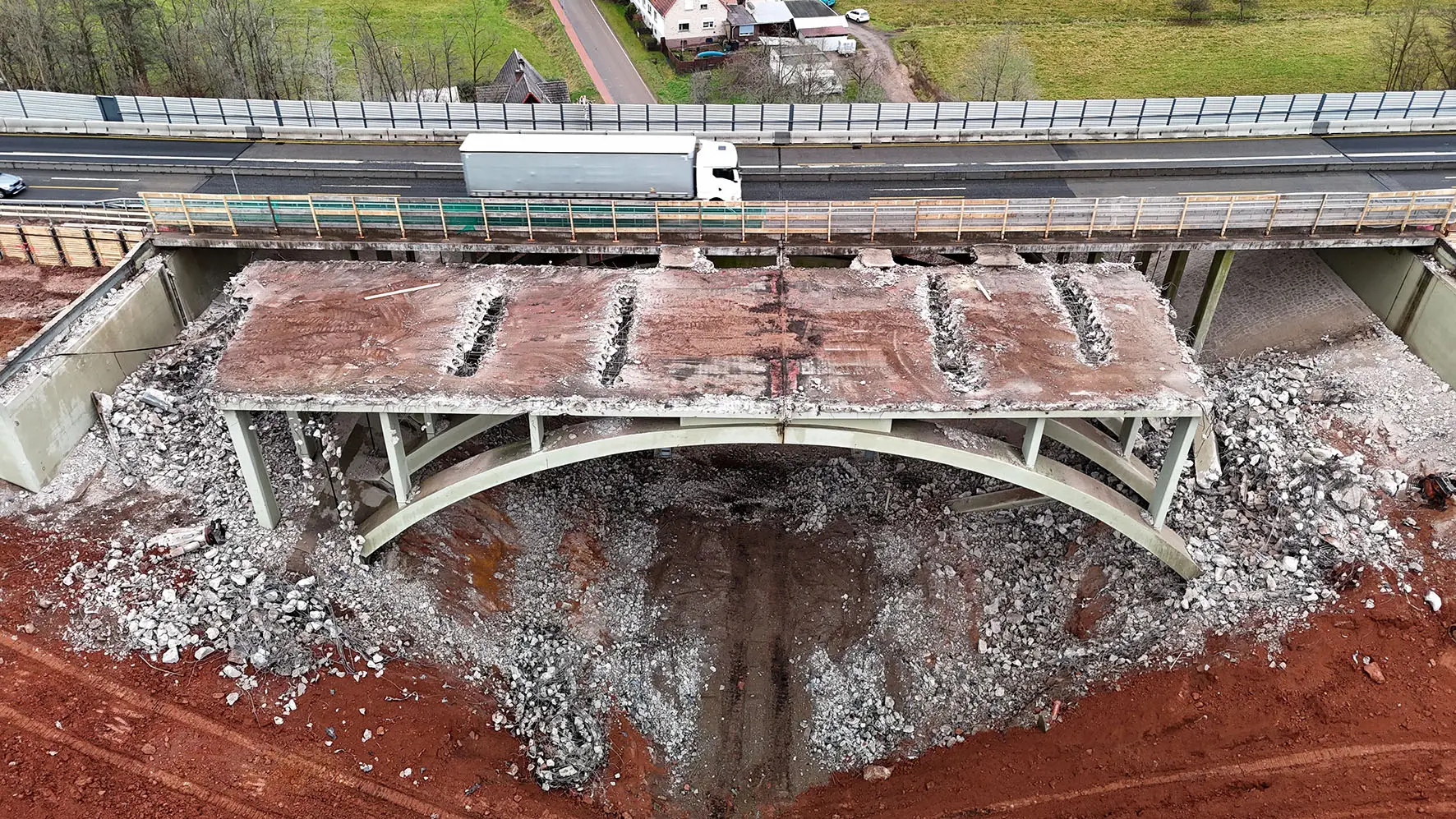

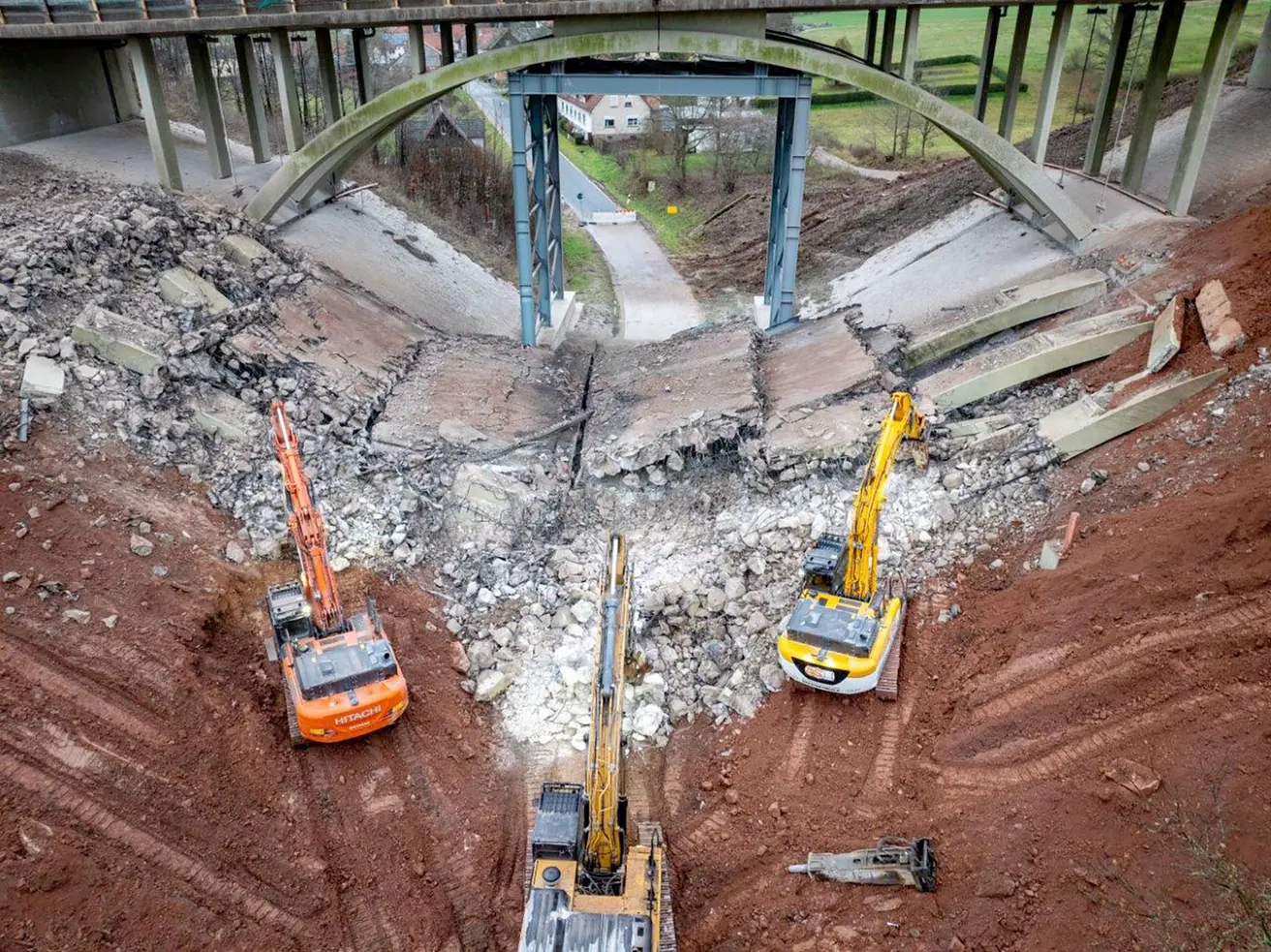

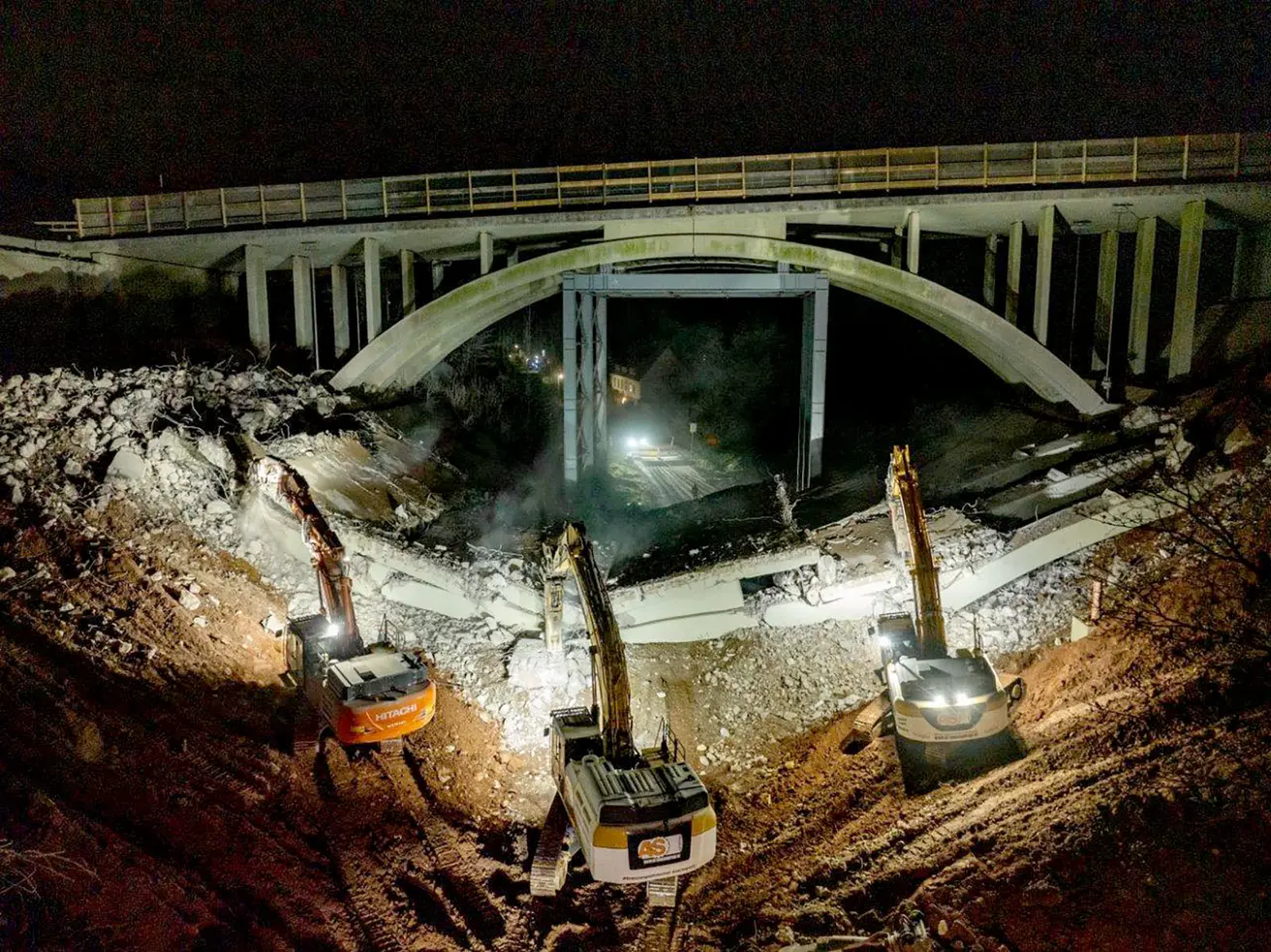

Am 9. Dezember beginnen die ersten Abbrucharbeiten am westlichen Teilbauwerk (Fahrtrichtung Süd) der A7-Brücke über die K24 bei Solms. Die Dauer beträgt zwei Wochen. Der Rückbau erfolgt mit Stemmmeißel- und Kneifzangenbaggern. Mit Baustellenlärm ist zu rechnen. Die Verkehrsführung auf der A7 erfolgt weiterhin mit zwei Fahrstreifen in beide Fahrtrichtungen auf dem Teilbauwerk in Fahrtrichtung Nord. Die Kreisstraße 24 unter der Brücke wird voll gesperrt. Die Umleitung von Unter-Schwarz nach Solms und umgekehrt erfolgt von Unter-Schwarz über Ober-Wegfurth, Niederjossa nach Niederaula und aufgrund anderer Sperrungen weiter über Beiershausen, Kohlhausen, Kerspenhausen und Mengshausen nach Solms. Der Radverkehr kann über Unter-Schwarz, Ober-Wegfurt nach Niederjossa und von dort über den Feldwiesenweg nach Solms fahren. Die Zufahrt von Unter-Schwarz zum Richthof über die K24 ist frei. Der öffentliche Nahverkehr nutzt während der Dauer der Sperrung der K24 den Fuldawiesenweg bzw. die Gemeindestraße von Niederjossa nach Solms.
Die Autobahn GmbH des Bundes bittet alle Verkehrsteilnehmenden um Verständnis für die notwendige Maßnahme und um erhöhte Aufmerksamkeit im Baustellenbereich auf der Autobahn sowie auf den Umleitungsstrecken im nachgeordneten Netz.
Bildmaterial
Alle Bilder dort dürfen mit dem Fotovermerk „Die Autobahn GmbH des Bundes“ kostenfrei für Zwecke der Berichterstattung verwendet werden.
- Asphaltaufbau (Deckschicht / Schutzschicht / Abdichtung) auf Bauwerken entfernt
- Vorbereitungen zum Bauwerksabbruch laufen an

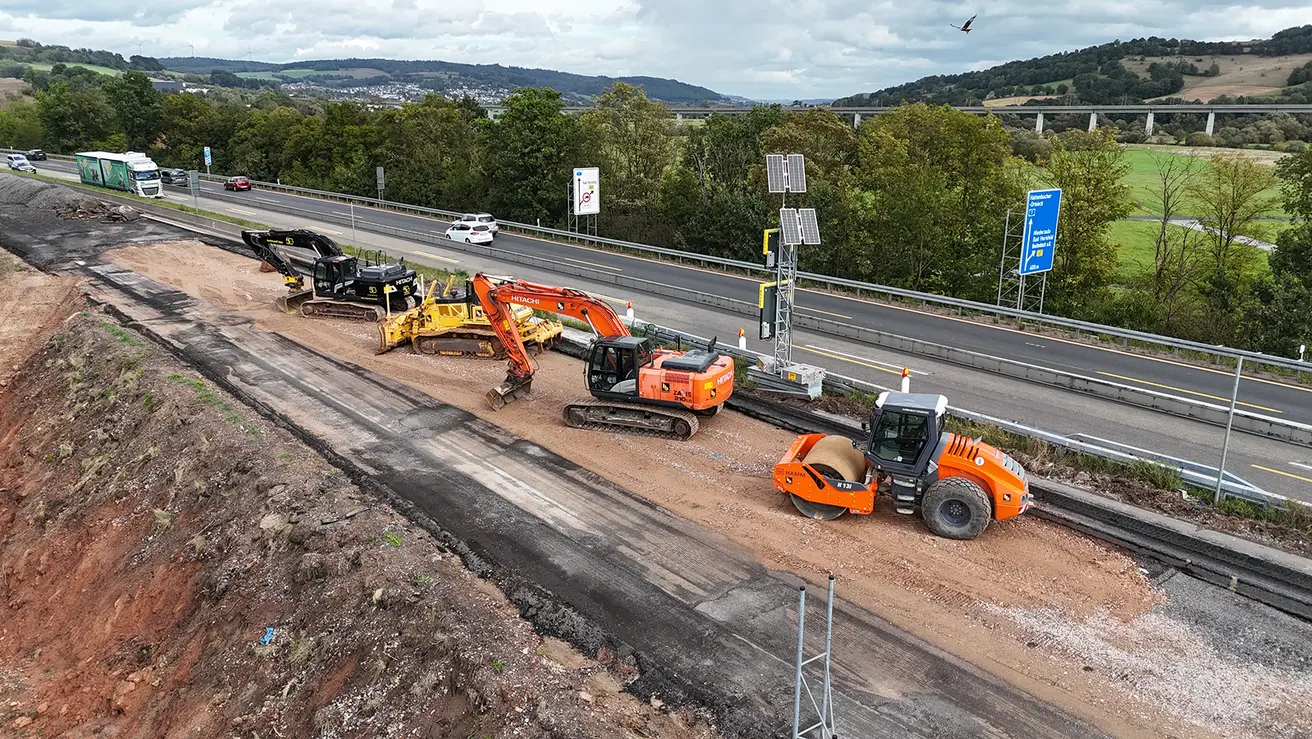

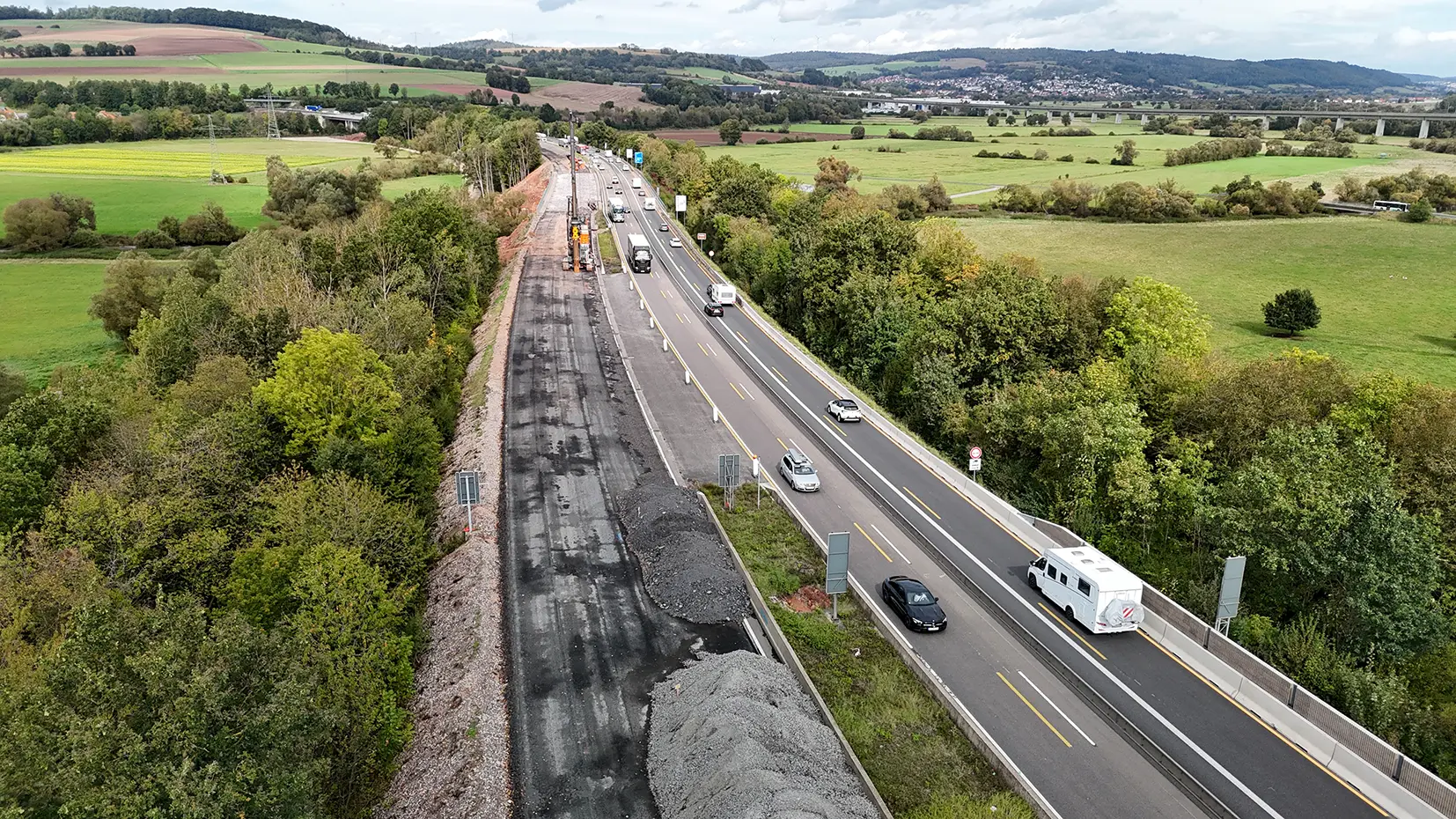

- Asphaltoberbau Fahrtrichtung Würzburg entfernt
- Arbeiten am Fahrbahnunterbau in Vorbereitung
- Gerätschaften zur Herstellung der Mittellängsverbauten (Trägerbohlwand) angefahren
- Herstellung Mittellängsverbau ab voraussichtlich 41 / 42 KW

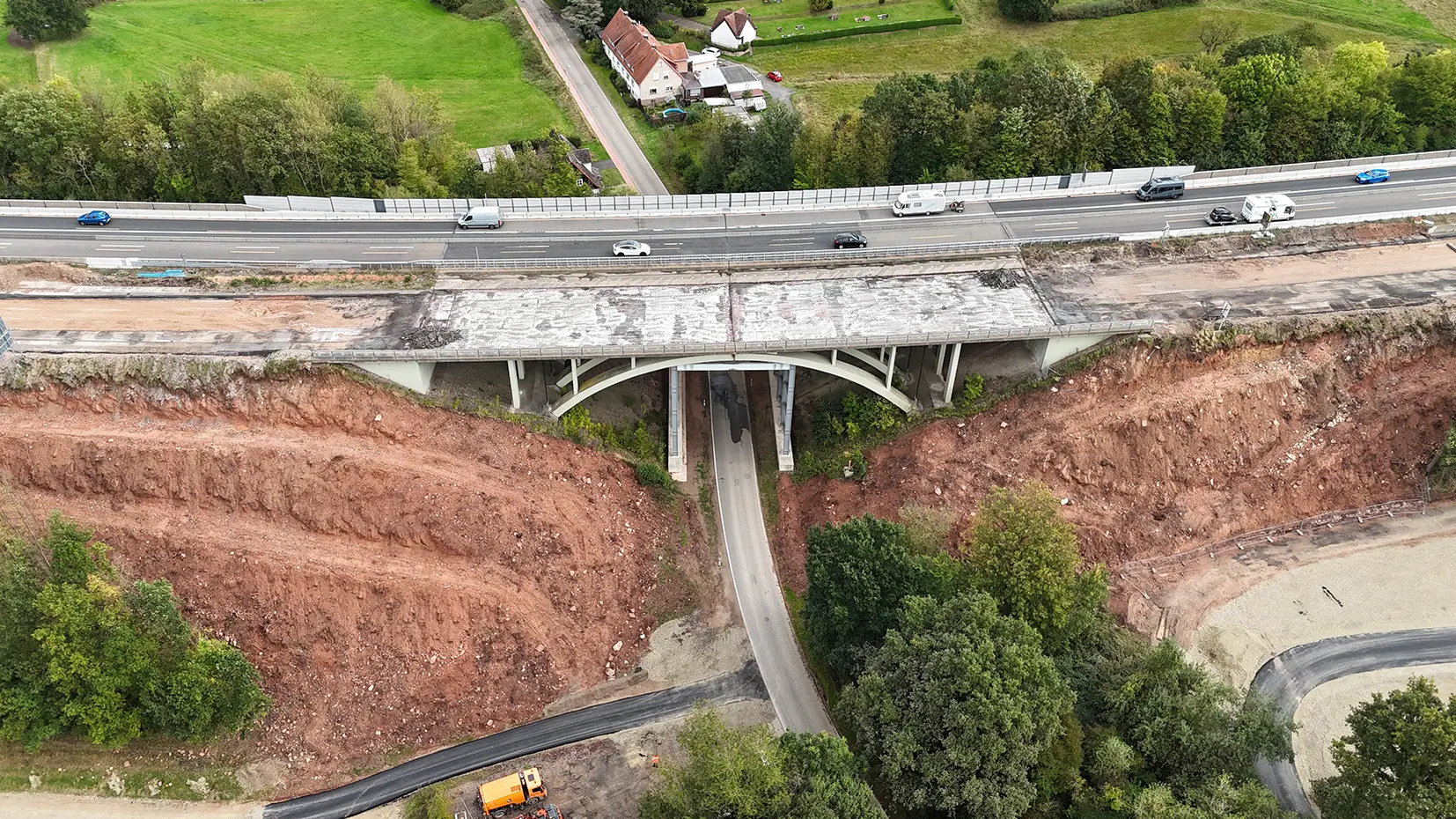

- Böschungen an Bauwerken entfernt
- Zuwegung im Bereich der Böschungen hergestellt
- Baustraßen und Einrichtungsflächen hergestellt
Bildmaterial zur kostenlosen Verfügung
Fotos der Brücken und der Bauarbeiten finden sich unter „Aktuelles“. Alle Bilder dort dürfen mit dem Fotovermerk „Die Autobahn GmbH des Bundes“ kostenfrei für Zwecke der Berichterstattung über die Arbeiten an den Brücken verwendet werden.
