Ersatzneubau Talbrücken Rinsdorf und Rälsbach

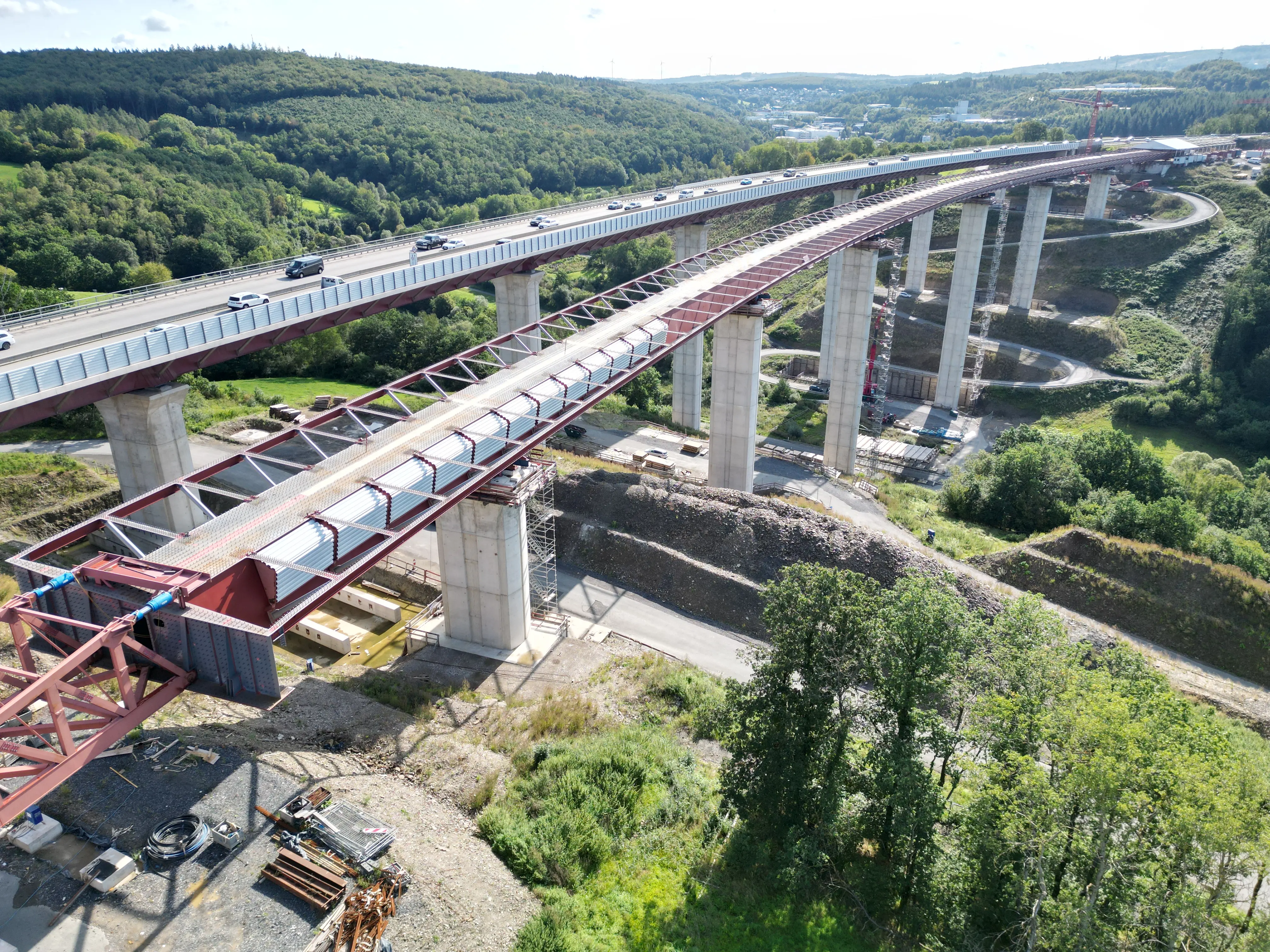

Millimeter für Millimeter bewegt sich der Stahlkoloss in 70 Metern Höhe in Richtung Norden. Dann ist es soweit: Der so genannte Vorbauschnabel setzt auf dem Widerlager auf - der „Touchdown“ ist geschafft. Der Überbau wird nun auch in Kürze andocken und damit steht das zweite Teilbauwerk der Talbrücke Rinsdorf dann in seiner Endlage. „Nach der Sprengung der Bestandsbrücke im Februar letzten Jahres haben wir nun einen weiteren Meilenstein erreicht. Dies ist ein wichtiger Schritt auf dem Weg zu einer zukunftsfähigen A45“, freut sich die Niederlassungsdirektorin der Autobahn Westfalen Elfriede Sauerwein-Braksiek.

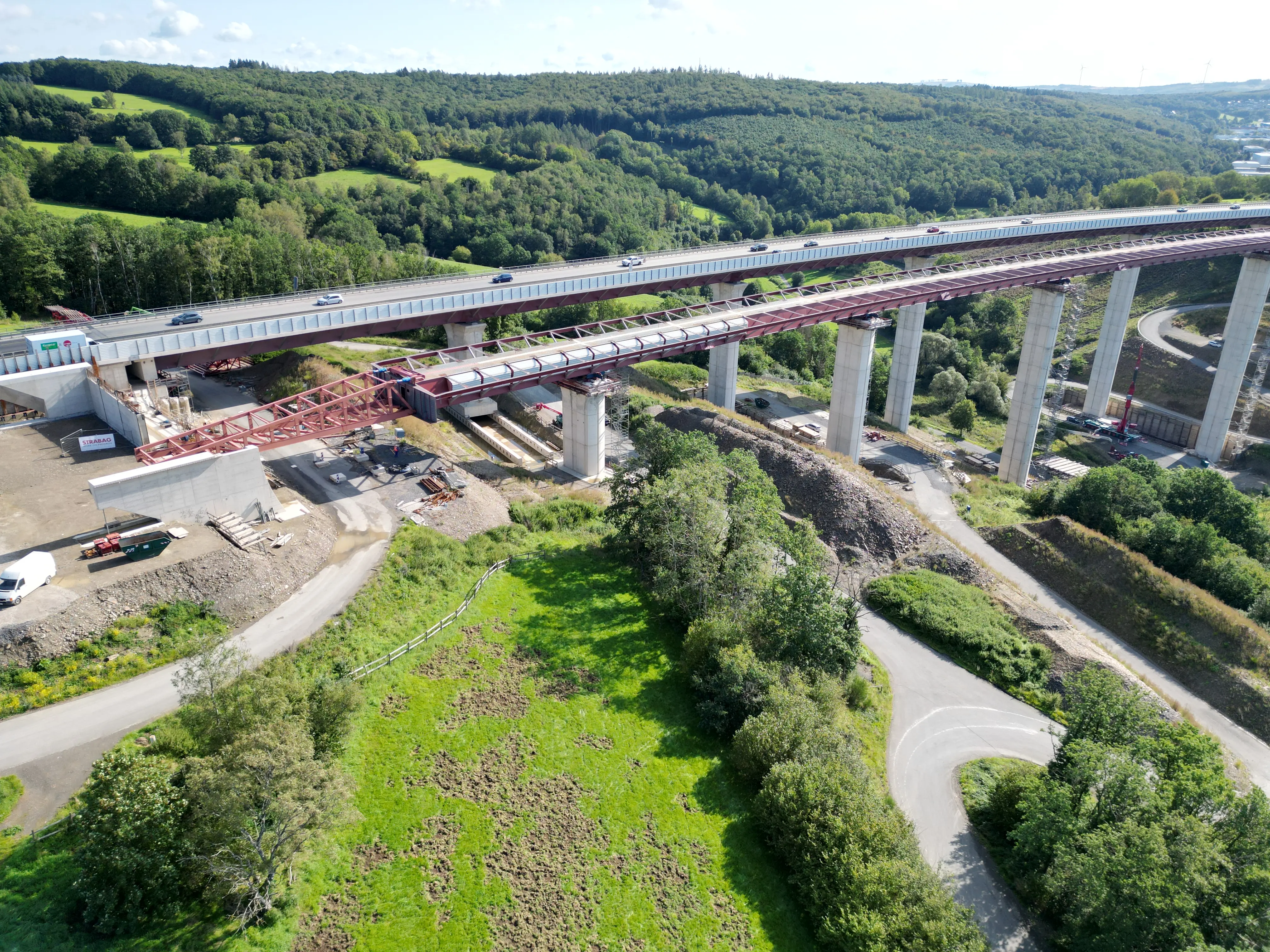

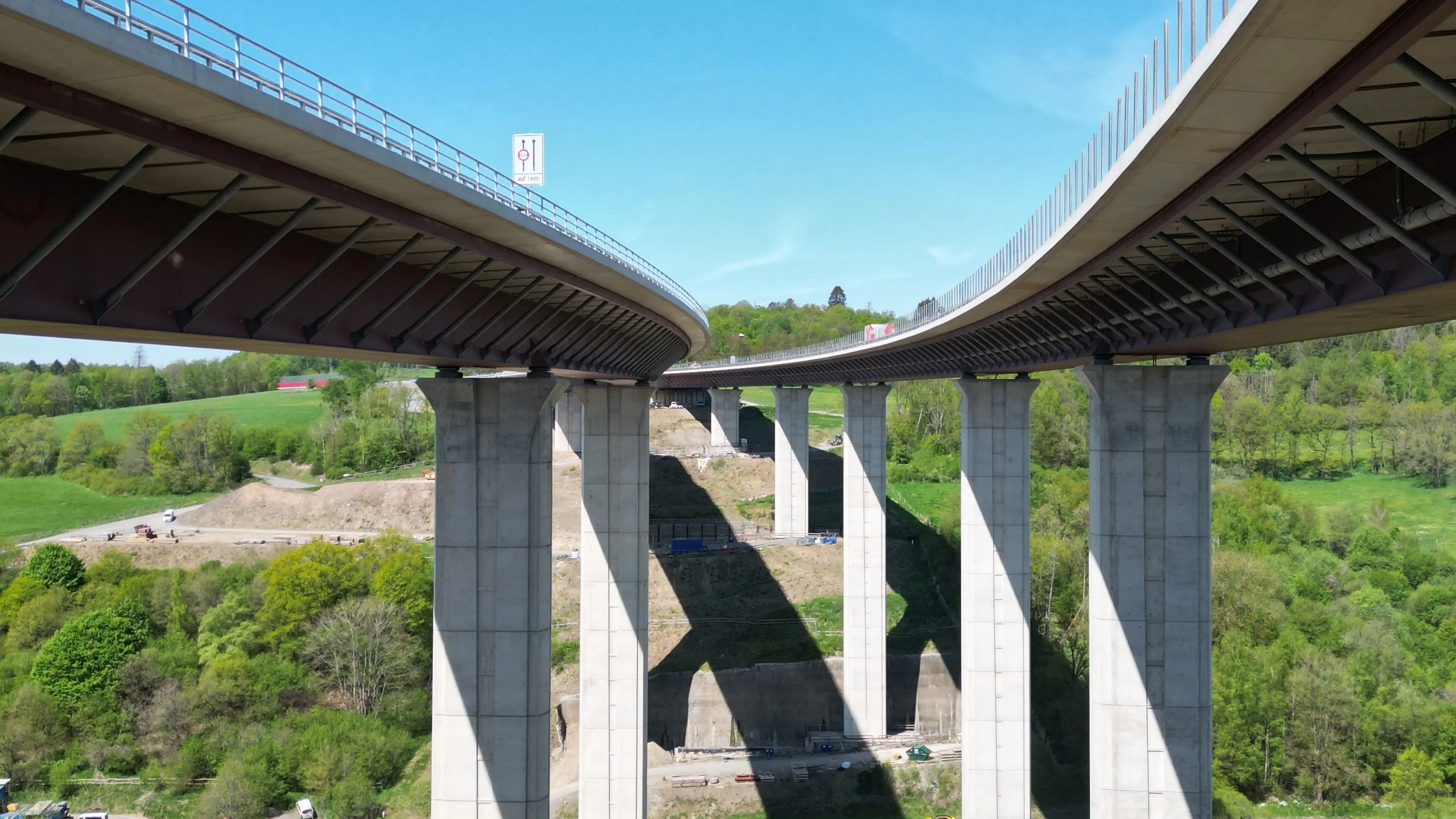

Die Talbrücke Rinsdorf liegt zwischen den Anschlussstellen Siegen-Süd und Wilnsdorf. Ihr Neubau und der damit verbundene Ausbau auf sechs Spuren ist eine besondere Herausforderung, denn die alte Talbrücke war einteilig. Aus diesem Grund musste erst ein Neubau neben der alten Brücke errichtet werden, bevor das alte Bauwerk gesprengt werden konnte. Im Anschluss daran wurden die sechs neuen Pfeiler, die Widerlager sowie der Taktkeller für das zweite Teilbauwerk errichtet. Die Montage der Stahlkonstruktion erfolgte seit Jahresbeginn im Taktschiebeverfahren unter Einsatz des Vorbauschnabels. Dabei wurden die vorgefertigten Stahlteile im Taktkeller verschweißt und Stück für Stück von Pfeiler zu Pfeiler nach vorne geschoben.

So geht es nun weiter

Im nächsten Bauabschnitt folgt nun die Betonage der Fahrbahnplatte. In 21 Betonierabschnitten (je rund 25 Meter) wird auf die Stahlkonstruktion mithilfe eines Schalwagens die 37 Zentimeter dicke Platte gegossen. Nach dem Auftragen des Gussasphalts sowie Anbringen der Kappen, Geländer und Schutzplanken wird das zweite Teilbauwerk Ende 2024 fertig sein. „Abgeschlossen ist damit das Projekt aber noch nicht, denn wir freuen uns nach der Fertigstellung auf eine Premiere - den Querverschub des ersten Teilbauwerkes samt Pfeilern und Fundamenten. So etwas hat es in Deutschland in dieser Dimension noch nie gegeben“, sagt  der Leiter der Außenstelle Netphen, Marco Gräb.

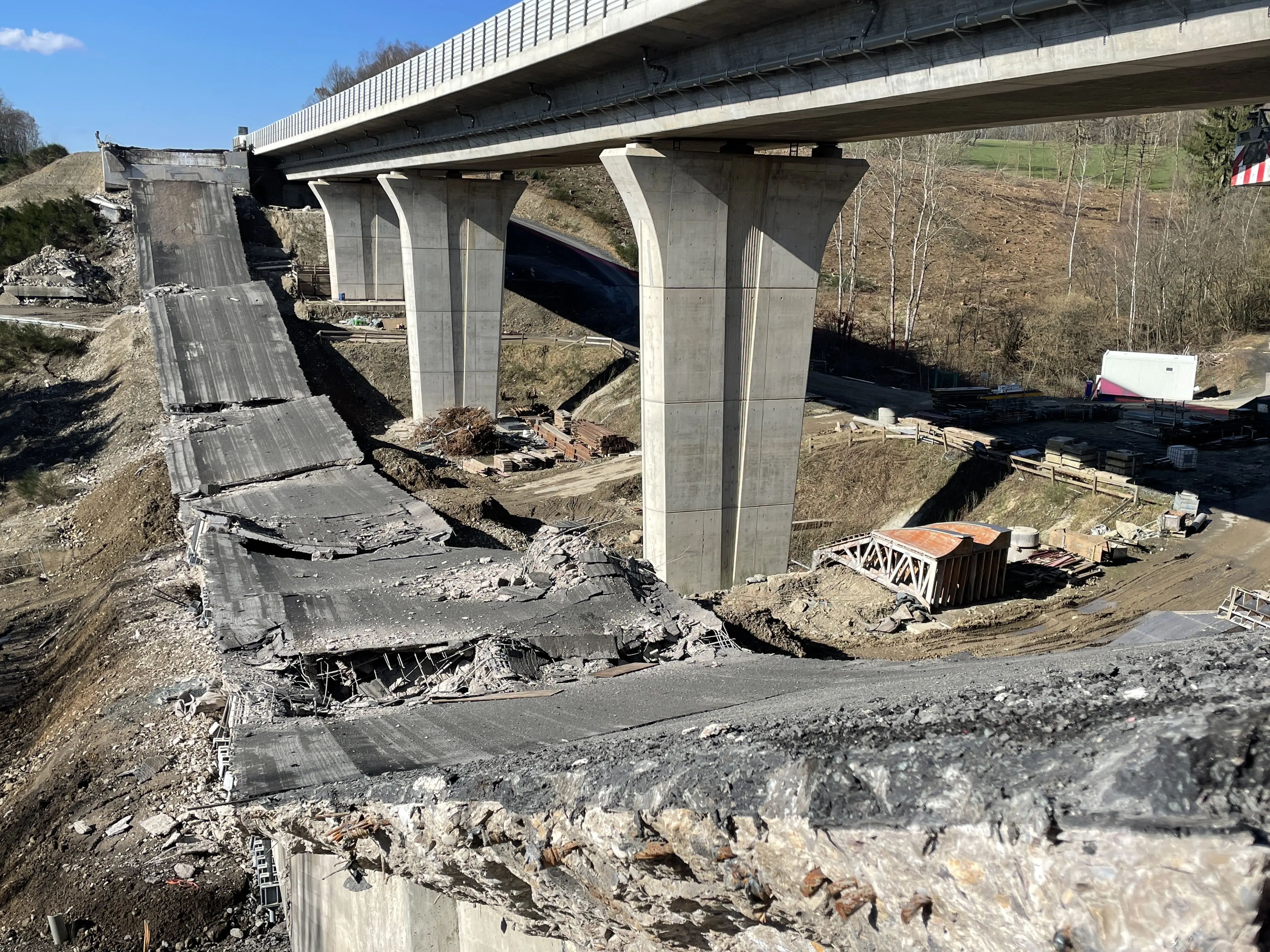

Die Talbrücke liegt exakt im vorbereiteten Fallbett. Auch wenn die Rälsbach in Bezug auf Höhe und Länge bei weitem nicht mit der „großen Schwester“ Rinsdorf mithalten kann, gab es für Sprengmeister Michael Schneider und sein Team dennoch eine Herausforderung der besonderen Art: Aufgrund der Tallage und des  angeordneten Absperrbereichs war die Brücke für die Sprengmannschaft und die Projektverantwortlichen lediglich über einen Monitor einsehbar. „Heute müssen wir uns besonders auf die Technik verlassen, doch mit Hilfe von hochauflösenden Drohnen ist das überhaupt kein Problem“, so Schneider.

„Das war eine 1A-Sprengung“

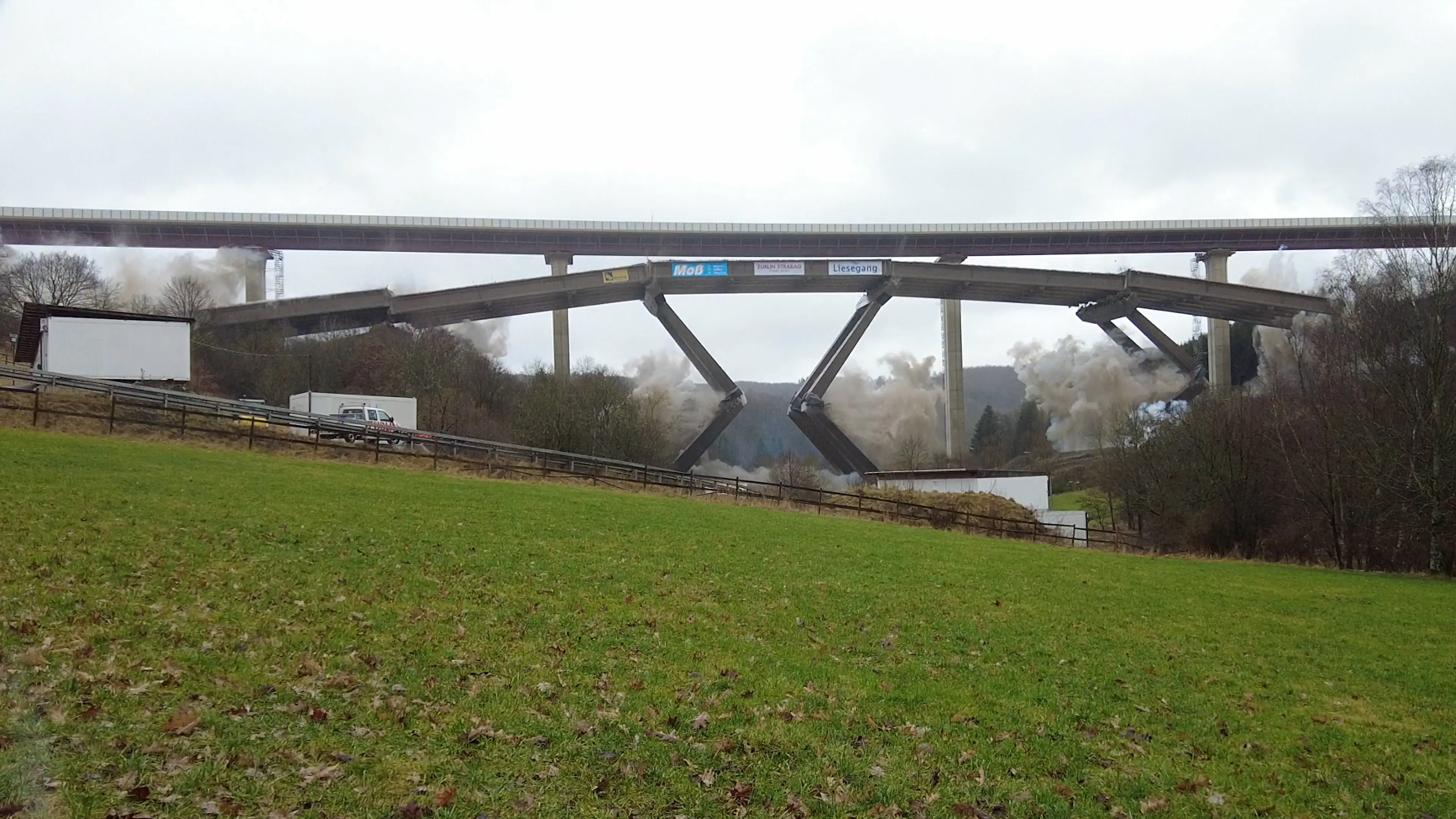

Auch diesmal hatten - wie bereits vor drei Wochen - am frühen Sonntagmorgen die Absperrposten des THW-Ortsverbandes Siegen ihre Positionen bezogen, um den Sperrbereich rund um die Talbrücke abzuschotten. An insgesamt 24 Punkten in einem Radius von 300 Metern nahmen die THWler Aufstellung. Um 8 Uhr wurde die A45 in beiden Fahrtrichtungen voll gesperrt. Um Punkt 11 rief Schneider dann die vier berühmten Worte „Drei, zwei, eins – Zündung“ – und nur vier Sekunden später fiel das Bauwerk in die Tiefe. Erneut lief alles nach Plan: Die insgesamt vier Pfeilerpaare haben sich wie ein Zollstock zusammengefaltet; der Überbau ist senkrecht nach unten gestürzt. Michael Schneider war mehr als zufrieden. „Die Brücke ist wirklich senkrecht nach unten gefallen, so dass es tatsächlich eine 1A-Sprengung war“, resümierte er.

Die Begutachtung des bereits fertiggestellten nördlichen Teilbauwerks durch die Bauwerksprüfer ergab im Anschluss, dass die neue Brücke durch die Sprengung keinerlei Schäden davon getragen hat. Die A45 wurde daraufhin am Nachmittag wieder für den Verkehr freigegeben. Die Aufräumarbeiten unter der Brücke starten bereits in der kommenden Woche und werden bis Ende April andauern. Danach beginnen die Bauarbeiten für die neue Brücke.

Mit der Sprengung der Talbrücke Landeskroner Weiher steht im Herbst diesen Jahres das nächste A45-Großereignis auf dem Programm. Auch bei den Talbrücken Rahmede und Eisern sind Sprengungen geplant.

Fakten

• Die Talbrücke Rälsbach steht etwa 300 Meter neben der Talbrücke Rinsdorf und ist 26 Meter hoch und 161 Meter lang (zum Vergleich Talbrücke Rinsdorf: 70 Meter hoch und 485,5 Meter lang)
• Die Sprengung der Nordhälfte der Talbrücke Rälsbach erfolgte Ende November 2017.

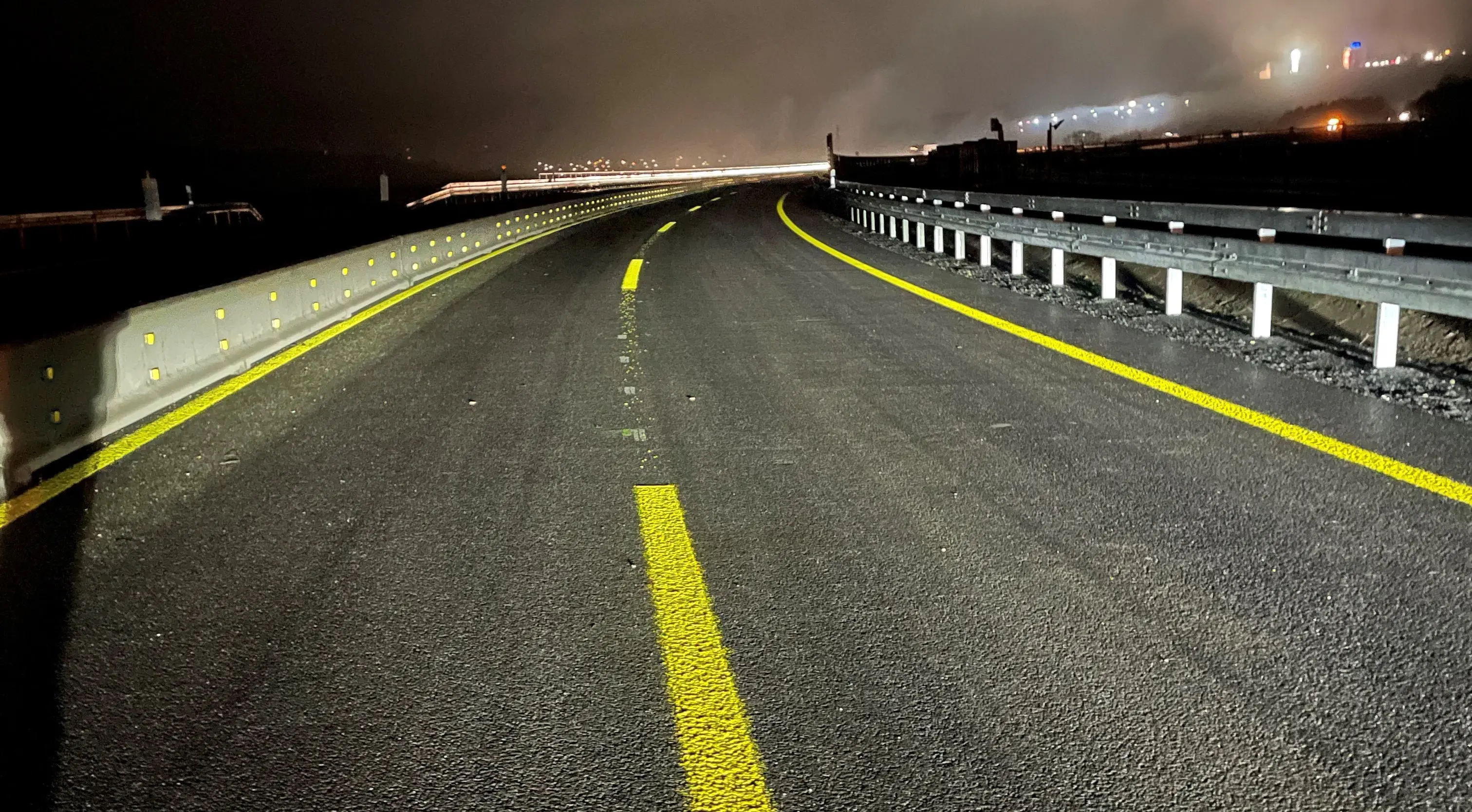

• Im Dezember letzten Jahres wurde der Verkehr bereits auf das neue Teilbauwerk gelegt. Seit Ende Januar laufen die Vorbereitungen für die Sprengung.
• 160 Löcher wurden gebohrt, in die insgesamt 12,5 Kilogramm Sprengstoff platziert wurden.
• Beim Ersatzneubau der Talbrücken Rinsdorf und Rälsbach wird der Ausbau der A45 auf sechs Spuren berücksichtigt.

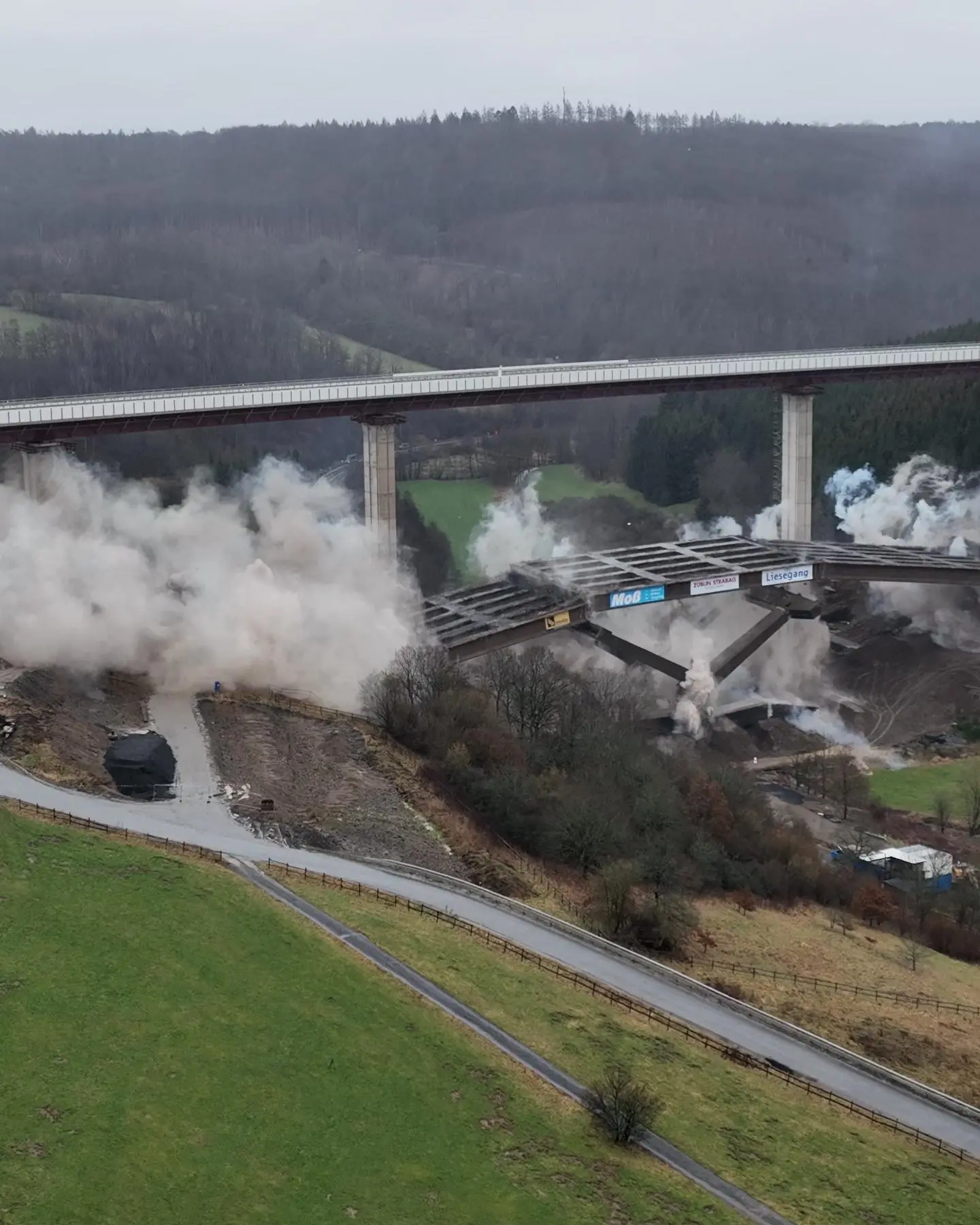

Der Anspannung folgt um kurz nach 11 Uhr die Erleichterung: Sprengmeister Michael Schneider und sein Team haben mit der Sprengung der rund 70 Meter hohen und 485 Meter langen A45-Talbrücke Rinsdorf Geschichte geschrieben. Noch nie wurde eine so hohe Brücke in Deutschland zu Boden gebracht.

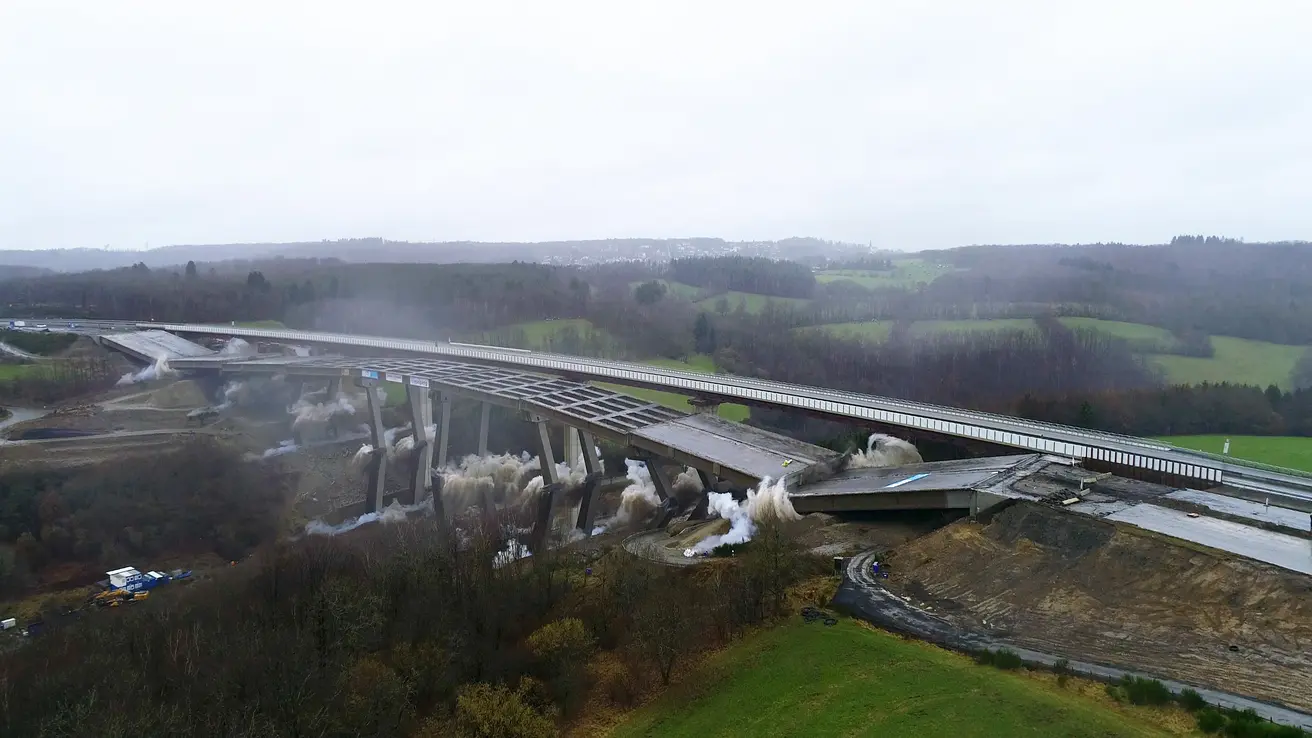

Nun liegt die Brücke sicher in ihrem vorbereiteten Fallbett. Acht Pfeilerpaare sind wie ein Zollstock zusammengeklappt, der Überbau ist senkrecht zu Boden gestürzt.

Bereits in den frühen Morgenstunden ist das Lampenfieber beim Sprengteam und den Mitarbeitern der Autobahn Westfalen deutlich spürbar. Minutiös wurde dieser Tag geplant – seit mehr als einem halben Jahr laufen die Vorbereitungen. Nichts wird dem Zufall überlassen: Drei Stunden vor dem eigentlichen Sprengtermin beziehen die 59 Absperrposten ihre Positionen, um den Sperrbereich rund um die Talbrücke abzuschotten. Eine Stunde vorher wird die A45 in beiden Fahrtrichtungen voll gesperrt. Alles läuft nach Plan. Um Punkt 11 heißt es dann „Drei, zwei, eins – Zündung“ – und nur vier Sekunden später stürzt das Bestandsbauwerk in die Tiefe. Das fertige neue Teilbauwerk, über das bereits seit einigen Wochen der Verkehr uneingeschränkt fließt, rückt nun ins Blickfeld.
Die Bauwerksprüfer gaben nach weiteren vier Stunden grünes Licht: Am neuen Brückenteilbauwerk wurde kein Schaden festgestellt. Die A45 wurde um 15.30 Uhr wieder für den Verkehr freigegeben.

Verschub erfolgt samt Pfeilern und Fundamenten

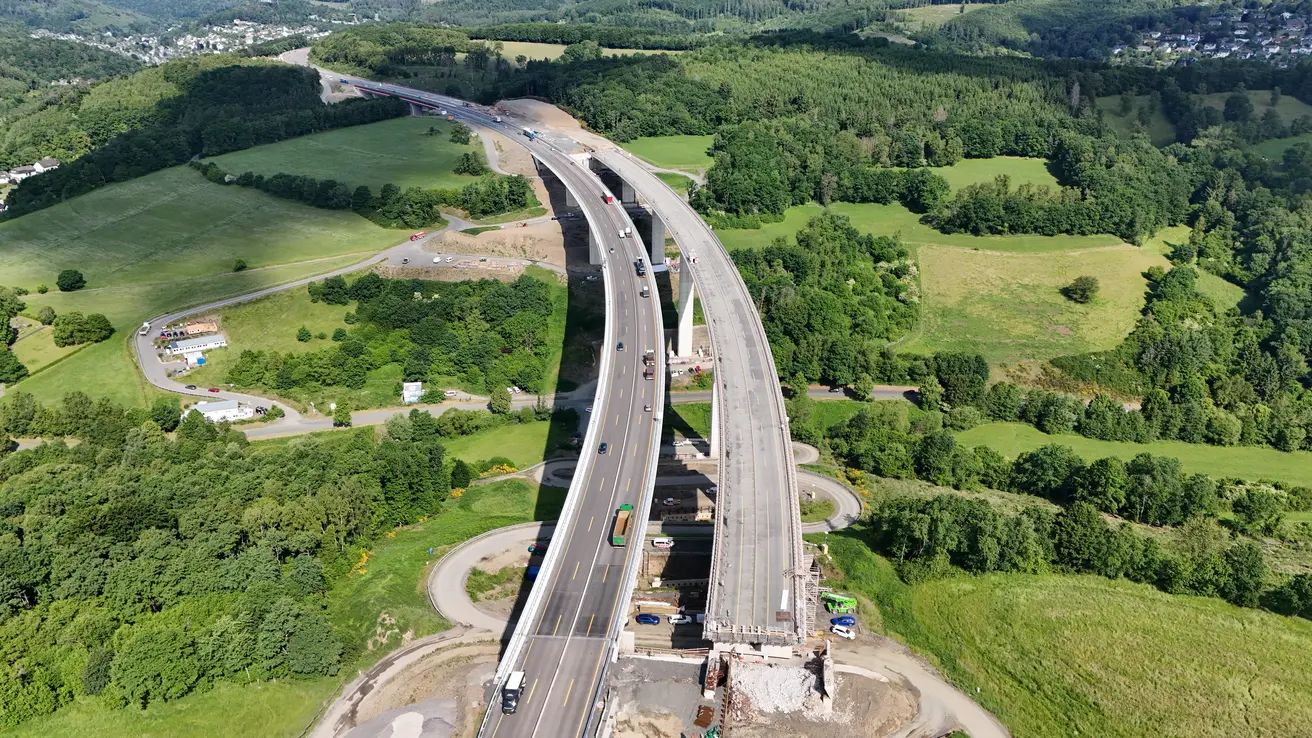

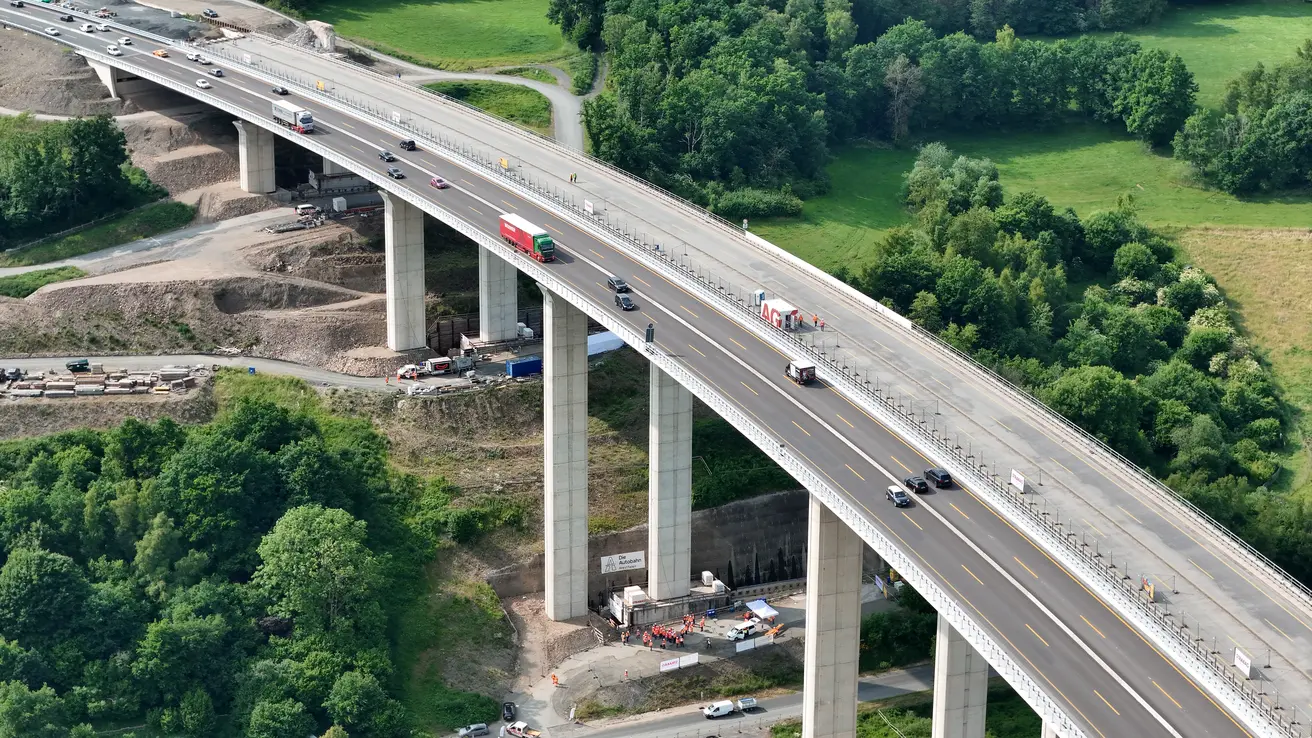

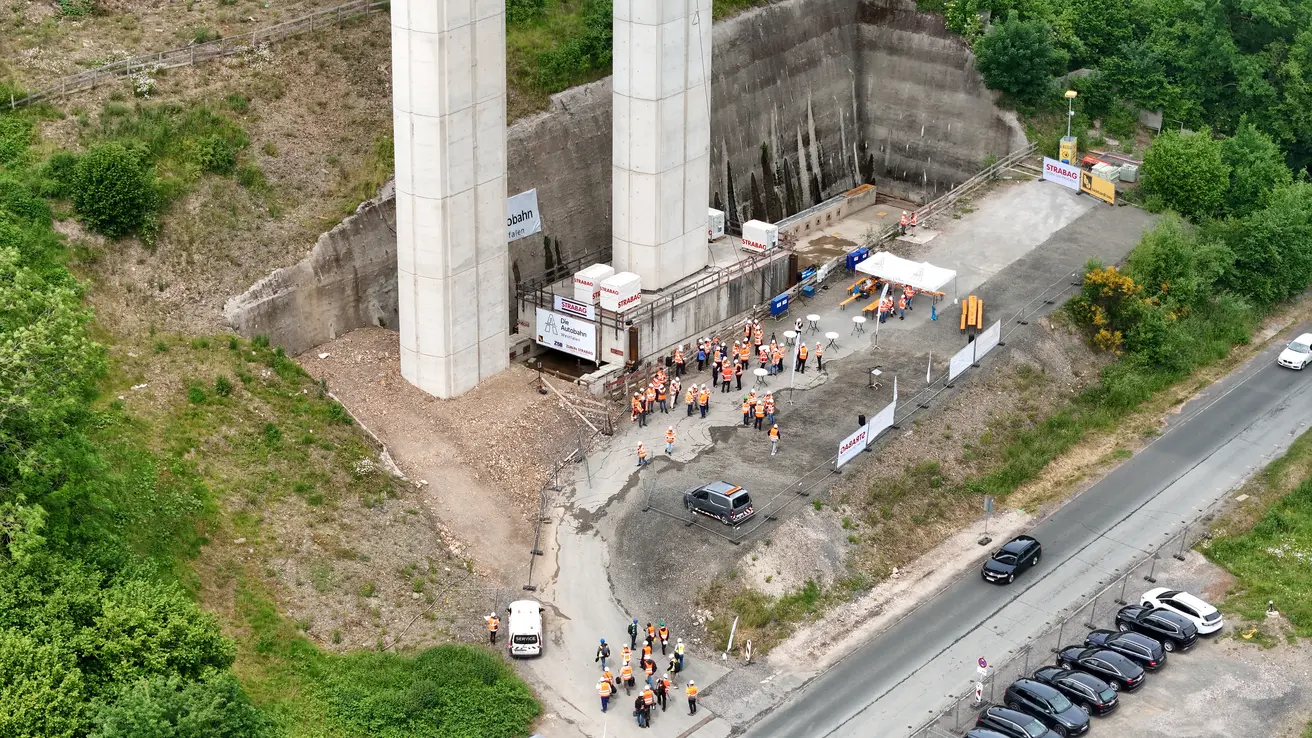

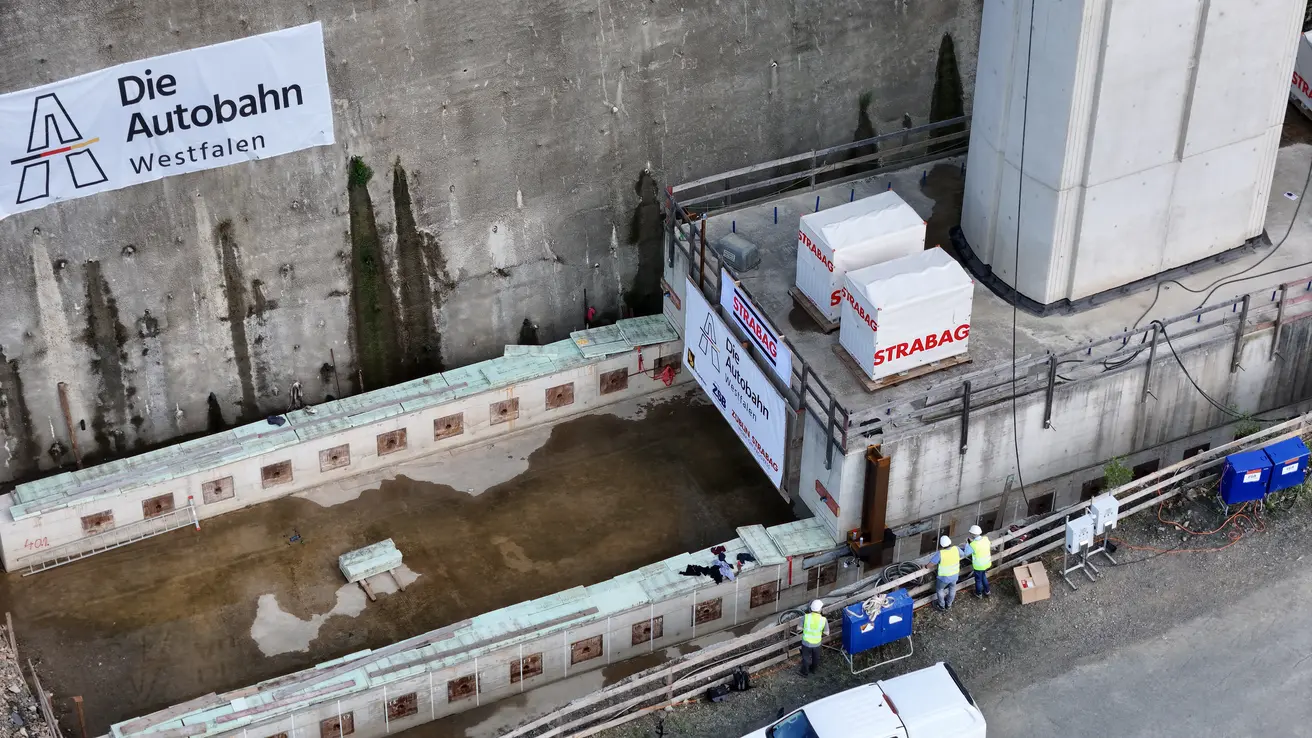

„Die gelungene Sprengung ist ein wichtiger Schritt für den Neubau in Rinsdorf. Die lange Vorbereitung auf diesen Tag zeigt, welchen komplexen Aufgaben sich das Team der Autobahn Westfalen an der Sauerlandlinie beim Neubau der Talbrücken stellen muss“, sagt die Direktorin der Autobahn Westfalen, Elfriede Sauerwein-Braksiek im Beisein von Oliver Luksic, Parlamentarischer Staatssekretär beim Bundesminister für Digitales und Verkehr. Besonders, wenn es sich um einteilige Talbrücken wie der in Rinsdorf handelt. „Eine besondere Herausforderung für den Brückenneubau – schließlich muss der Verkehr weiter rollen“, so Sauerwein-Braksiek. Und genau deshalb wurde das erste Teilbauwerk neben dem Bestandbauwerk errichtet. Allerdings stehen die Pfeiler noch nicht an ihrem endgültigen Platz. Erst wenn die zweite Brückenhälfte fertiggestellt ist, rücken beide Brückenteile zusammen. „Dabei verschieben wir die Talbrücke samt Pfeilern und Fundamenten – erneut eine Premiere in Deutschland. Das für dieses Projekt konzipierte Bauverfahren in dieser Größenordnung hat Pilotcharakter“, ist Sauerwein-Braksiek sicher.

Luksic: „Ich möchte mich bei allen Beteiligten für die professionelle Vorbereitung und Umsetzung bedanken. Das war unter den besonderen Umständen der Pandemie eine außergewöhnliche Herausforderung. Umso mehr freut es mich, dass alles reibungslos geklappt hat. Es war etwas Besonderes, eine solche technisch anspruchsvolle Sprengung zu erleben. Das ist ein wichtiges Signal zur Beschleunigung der Straßenbaumaßnahmen, gerade in Nordrhein-Westfalen gibt es viel zu tun. Schwerpunkt sind für uns Erhalt und Sanierung, hier wird der Bund in diesem Jahr 4,5 Milliarden Euro investieren." Auch der Vorsitzende der Geschäftsführung der Autobahn GmbH, Stephan Krenz, stellt die Brücken an diesem Tag in den Fokus: „Die Autobahn GmbH treibt mit oberster Priorität die Erhaltung, Sanierung und Erneuerung der Autobahnbrücken im gesamten Netz voran. Wir krempeln die Ärmel hoch und packen an. Die Autobahn GmbH hat bereits eine Taskforce eingesetzt. Sie ermöglicht es, die Brücken in ganz Deutschland systematisch zu erneuern.“

Zwei weitere Sprengungen im Herbst 2022

Nach der erfolgreichen Sprengung der Talbrücke Rinsdorf richtet Sauerwein-Braksiek nun den Blick auf die weiteren Großprojekte, die an der A45 anstehen. „Verständlicherweise schauen gerade alle auf die Talbrücke Rahmede, doch auch bei den zahlreichen anderen Brückenbauprojekten bewegt sich einiges“, blickt die Chefin der Autobahn Westfalen nach vorne. In drei Wochen steht beispielsweise die Sprengung der Talbrücke Rälsbach an. Wegen der großen Nähe zur Talbrücke Rinsdorf wurde sie parallel gebaut. So können Bauzeiten und vor allem die Verkehrseinschränkungen verkürzt werden. Im Oktober 2022 und Februar 2023 stehen dann mit den Sprengungen der Talbrücken Eisern und Landeskroner Weiher zwei weitere Großereignisse an.

Hintergrund

• Die Niederlassung Westfalen der Autobahn GmbH des Bundes betreut 1385 Kilometer Autobahn und ist zuständig für ca. 2330 Brücken und 11 Tunnel.
• Die Talbrücke Rinsdorf hat eine Gesamtlänge von 485,5 Metern. An der höchsten Stelle misst sie 71,9 Meter. Die Talbrücke Rälsbach ist 161 Meter lang und 25 Meter hoch. Beim Ersatzneubau wird der Ausbau der A45 auf sechs Spuren berücksichtigt.
• Seit Dezember 2011 war die Brücke Rinsdorf für Fahrzeuge über 44 Tonnen gesperrt. Für Lkw wurde ein Mindestabstand von 50 Metern auf der Brücke vorgeschrieben sowie ein Überholverbot eingerichtet.
• Wegen der großen Nähe werden die Talbrücken Rinsdorf und Rälsbach parallel gebaut. So können Bauzeiten und vor allem die Verkehrseinschränkungen verkürzt werden.
• Die Sprengung der Talbrücke Rälsbach findet am 27. Februar statt.
